7.2 Instalacja i podłączanie czujników
Zainstaluj czujniki i podłącz je do sterownika pompy ciepła przed jej uruchomieniem. Sterownik znajduje się w jednostce sterującej za pokrywą. Czujniki są opisane w pakiecie instrukcji dołączonym do dostawy i oznaczone odpowiednio do zajmowanych pozycji.
Czujnik umieść w zacienionym miejscu na ścianie skierowanej na północ lub północny wschód. Nie instaluj czujnika w pobliżu okna ani drzwi.

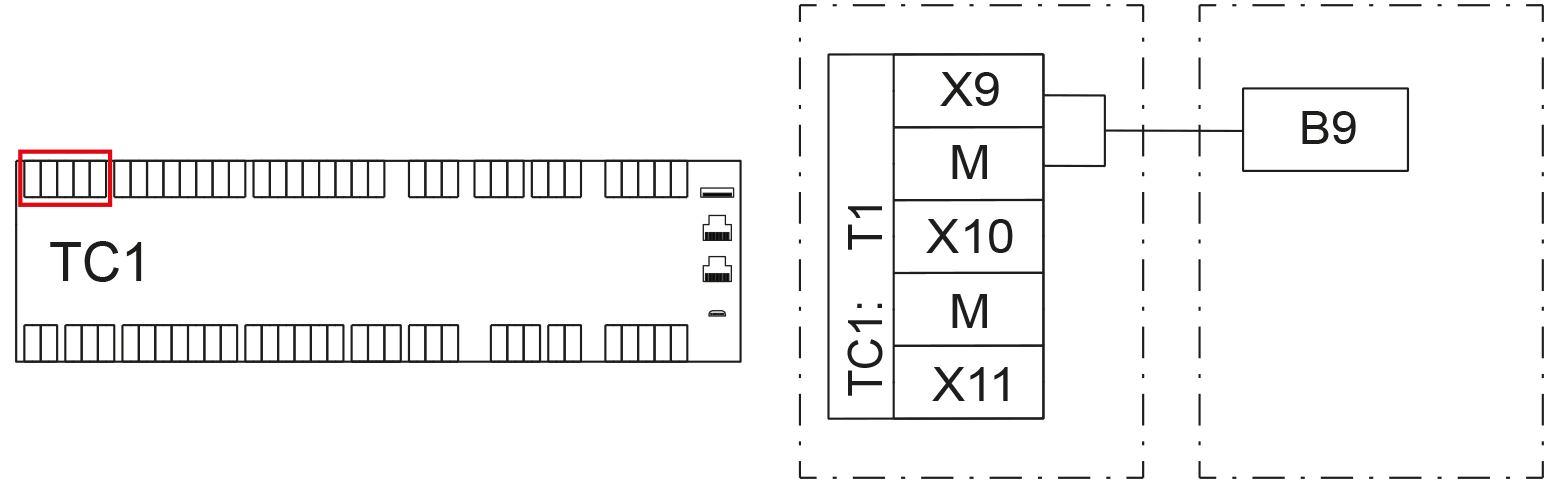

Czujnik temperatury zewnętrznej (B9) podłączyć do złączy X9 i M sterownika TC1.

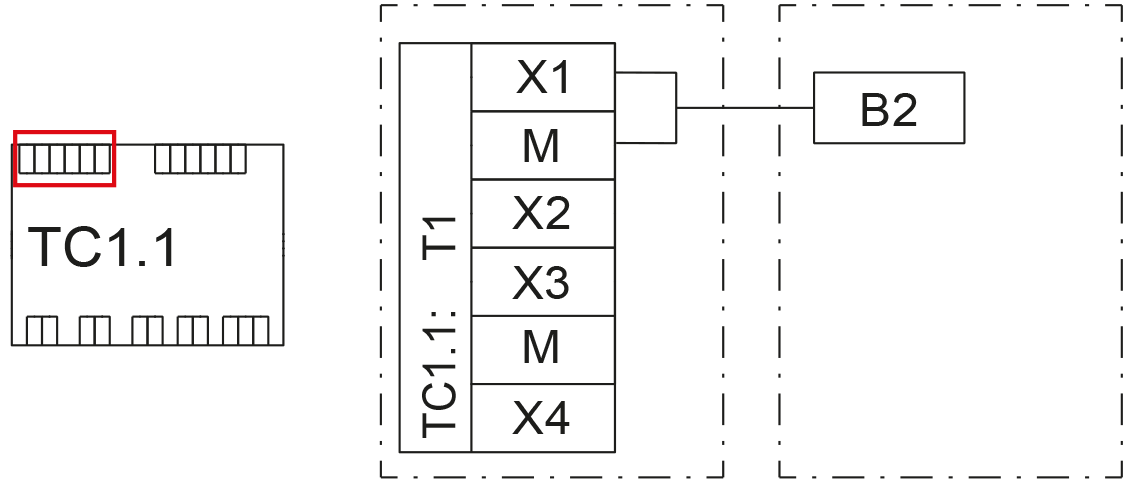

Górny czujnik zasobnika CWU (B2) zainstaluj w kieszeni czujnika w górnej części zasobnika.

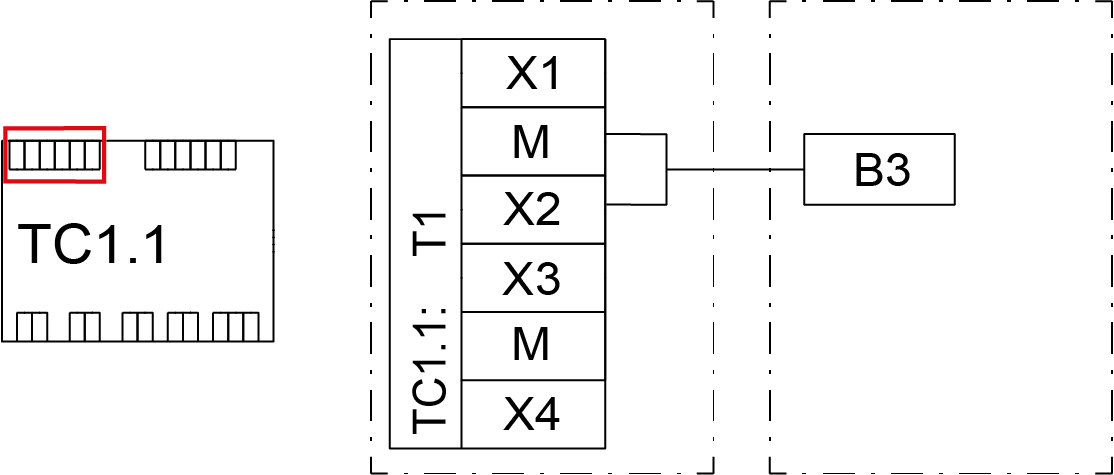

Zainstaluj dolny czujnik zasobnika CWU (B3) w kieszeni czujnika w środkowej lub dolnej części (1/3 od dołu) zasobnika.
Wspólny czujnik przepływu (B11) montuje się w układach z grzejnikami oporowymi w zasobniku wody lub korzystających z dodatkowego źródła ciepła (olej, gaz, sieć ciepłownicza, kocioł elektryczny). Czujnik pełni rolę czujnika do sterowania dogrzewaczem.
Zamontuj czujnik na wspólnej rurze zasilającej systemu grzewczego, za dodatkowym źródłem ciepła. Czujnik jest 80-milimetrowym czujnikiem przepływu wody, który nie wymaga oddzielnej kieszeni montażowej. Czujnik ma długości 4 m wraz ze złączem. Czujnik można podłączyć w skrzynce przyłączeniowej.

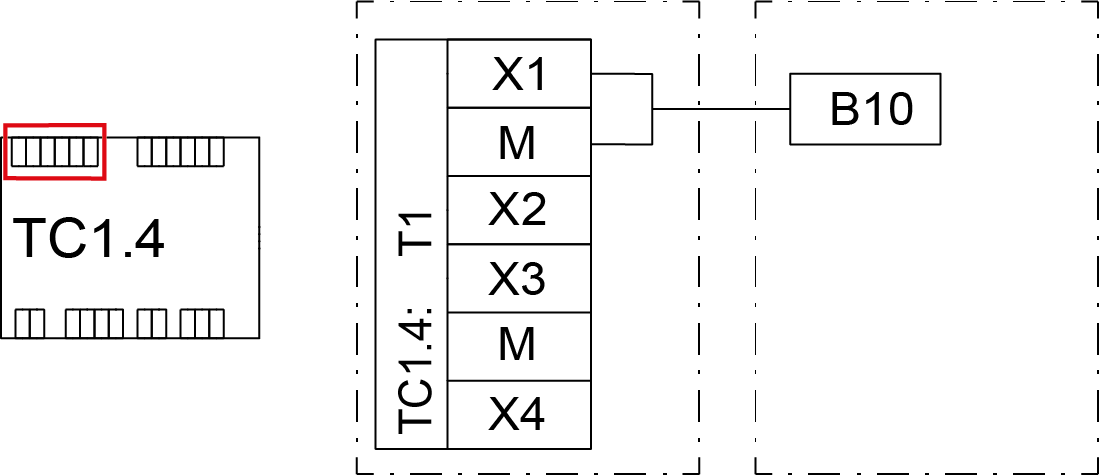

Czujnik temperatury zasilania systemu kaskadowego (B10) jest instalowany w systemach z kilkoma pompami ciepła wytwarzającymi ciepło. Czujnik działa jako element pomiarowy, który kontroluje system kaskadowy.
Zamontuj czujnik na wspólnej rurze zasilającej kaskadowego systemu grzewczego, za dodatkowymi źródłami ciepła. Czujnik jest 80-milimetrowym czujnikiem przepływu wody, który nie wymaga oddzielnej kieszeni montażowej. Czujnik ma długości 4 m wraz ze złączem. Czujnik można podłączyć w skrzynce przyłączeniowej.
