7.17 Podłączanie przetworników ciśnienia

Przetwornik ciśnienia można podłączyć zarówno do obwodu grzewczego, jak i kolektora. Przetworniki umożliwiają monitorowanie ciśnienia w obwodzie i ustawianie wartości granicznych dla alarmów.

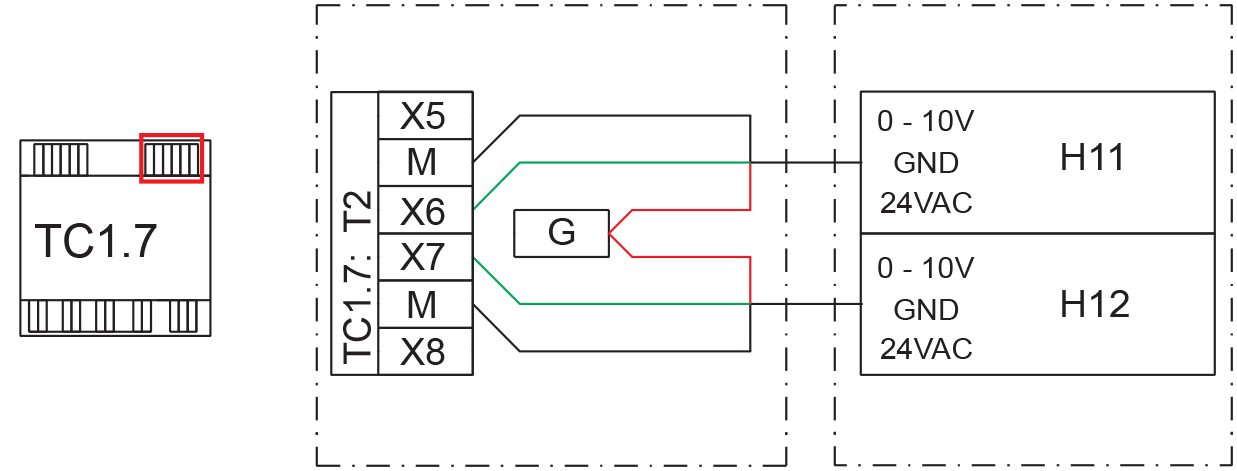

Przetworniki ciśnienia należy podłączyć do modułu rozszerzającego TC1.7 w następujący sposób:

Przetwornik ciśnienia obwodu grzewczego (H11):

• 24 V AC: G

• GND: M

• 0–10 V: X6

Przetwornik ciśnienia kolektora (H12):

• 24 V AC: G

• GND: M

• 0–10 V: X7
