7.7 Podłączanie grupy mieszającej wody użytkowej

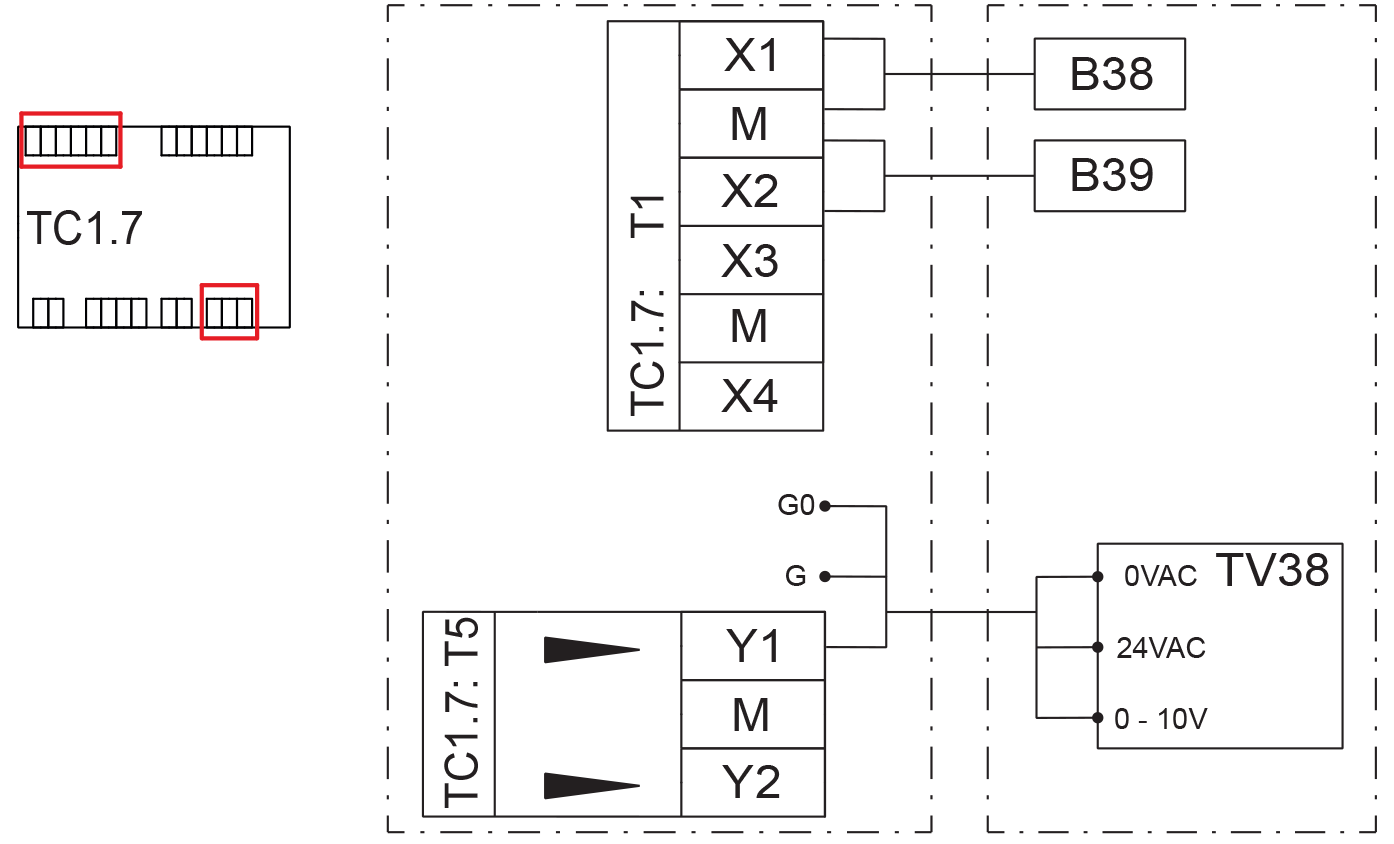

Zespół mieszania wody użytkowej podłączyć do modułu rozszerzającego TC1.7 w następujący sposób:

• Czujnik temperatury zasilania (B38): X1 i M

• Czujnik temperatury powrotu (B39): X2 i M

• siłownik zaworu mieszającego (TV38):

  • G: 24 V AC

  • G0: 0 VAC

  • Y1: 0–10 V
