6 Instalowanie rur
Instalacje rurowe muszą być wykonane zgodnie z obowiązującymi przepisami. Wszystkie połączenia z pompą ciepła muszą być wykonane wyłącznie przy użyciu zatwierdzonych złączy gwintowych.
Pompy ciepła Taurus nie są wyposażone w zawory odcinające. Dla ułatwienia konserwacji zawory te muszą być zainstalowane bezpośrednio na zewnątrz urządzenia.
Na rurach powrotnych obwodu ładowania i obwodu solanki zainstalować filtr siatkowy (separator zanieczyszczeń), aby zapobiec przedostawaniu się zanieczyszczeń z sieci do wymiennika ciepła i zablokowaniu wymiennika. Aby ułatwić czyszczenie filtra siatkowego, w jego pobliżu należy zainstalować zawór odcinający.
Jeśli w systemie znajduje się więcej niż jedna pompa ciepła lub pompa ciepła Gemini, dla każdej sprężarki w obwodzie przegrzewacza, obwodzie ładowania i kolektorze trzeba zainstalować zawory zwrotne. Zapobiegają one nieprawidłowemu obiegowi płynów w systemie. Informacje na temat montażu zaworów zwrotnych można znaleźć w instrukcji podłączania.
W poniższej tabeli wyjaśniono znaczenie symboli użytych na schematach.
Symbol | Opis | Symbol | Opis | Symbol | Opis |
---|---|---|---|---|---|
![]() |
Zawór odcinający |
![]() |
Zawór równoważący |
![]() |
Separator zanieczyszczeń |
![]() |
Zawór odpowietrzający |
![]() |
Zawór przełączający |
![]() |
Pompa cyrkulacyjna |
![]() |
Zawór zwrotny |
![]() |
Zawór regulacyjny |
![]() |
Sprężarka |
![]() |
Zawór rozprężny |
![]() |
Membranowe naczynie wzbiorcze |
![]() |
Czujnik temperatury |
![]() |
Zawór bezpieczeństwa |
![]() |
Wymiennik ciepła |
![]() |
Ciśnieniomierz |

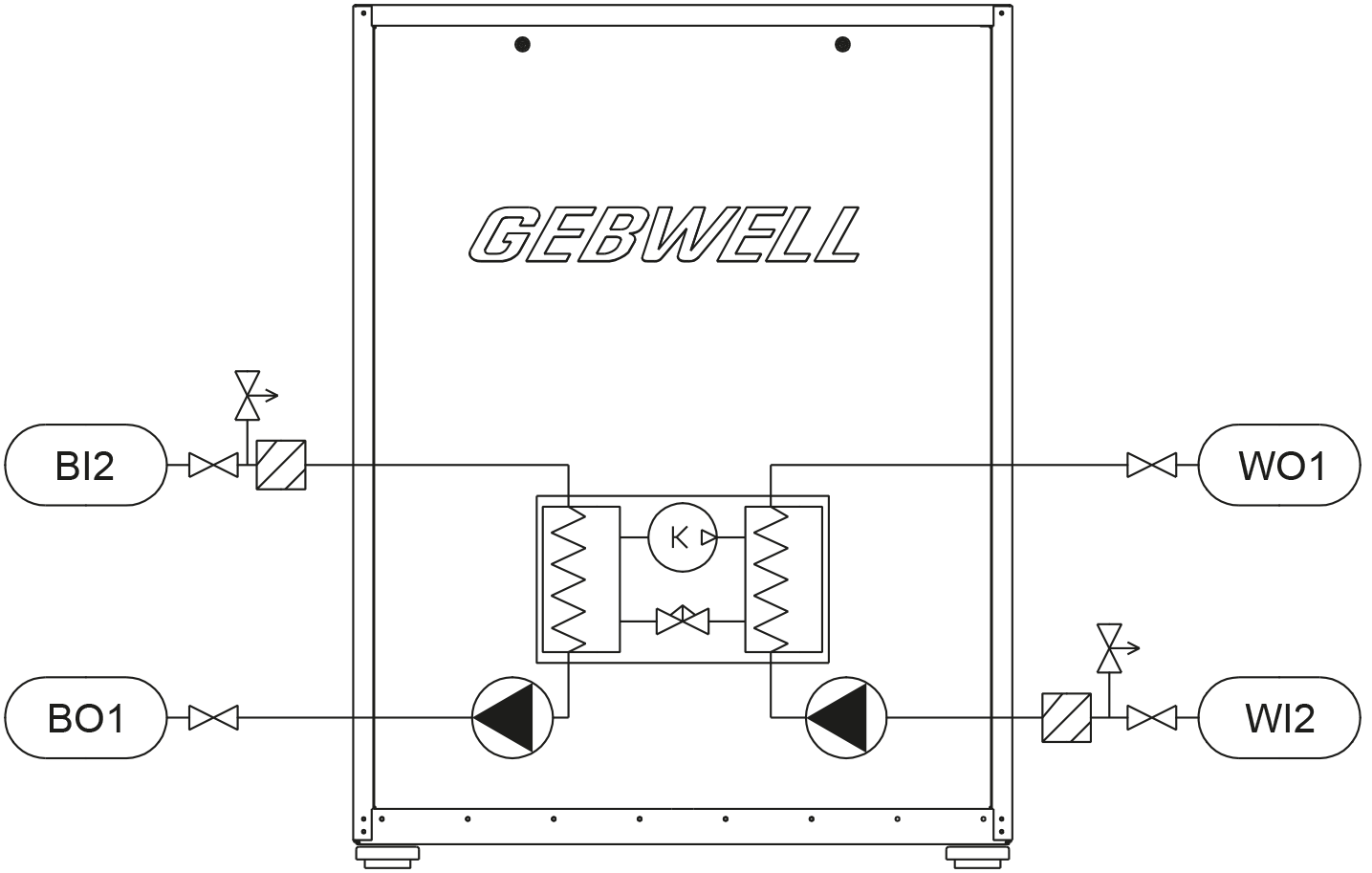

BO1 | Wylot/wyjście kolektora | WI2 | Powrót/wejście obwodu ładowania |
BI2 | Powrót/wejście kolektora | ||
WO1 | Zasilanie/wyjście obwodu ładowania |

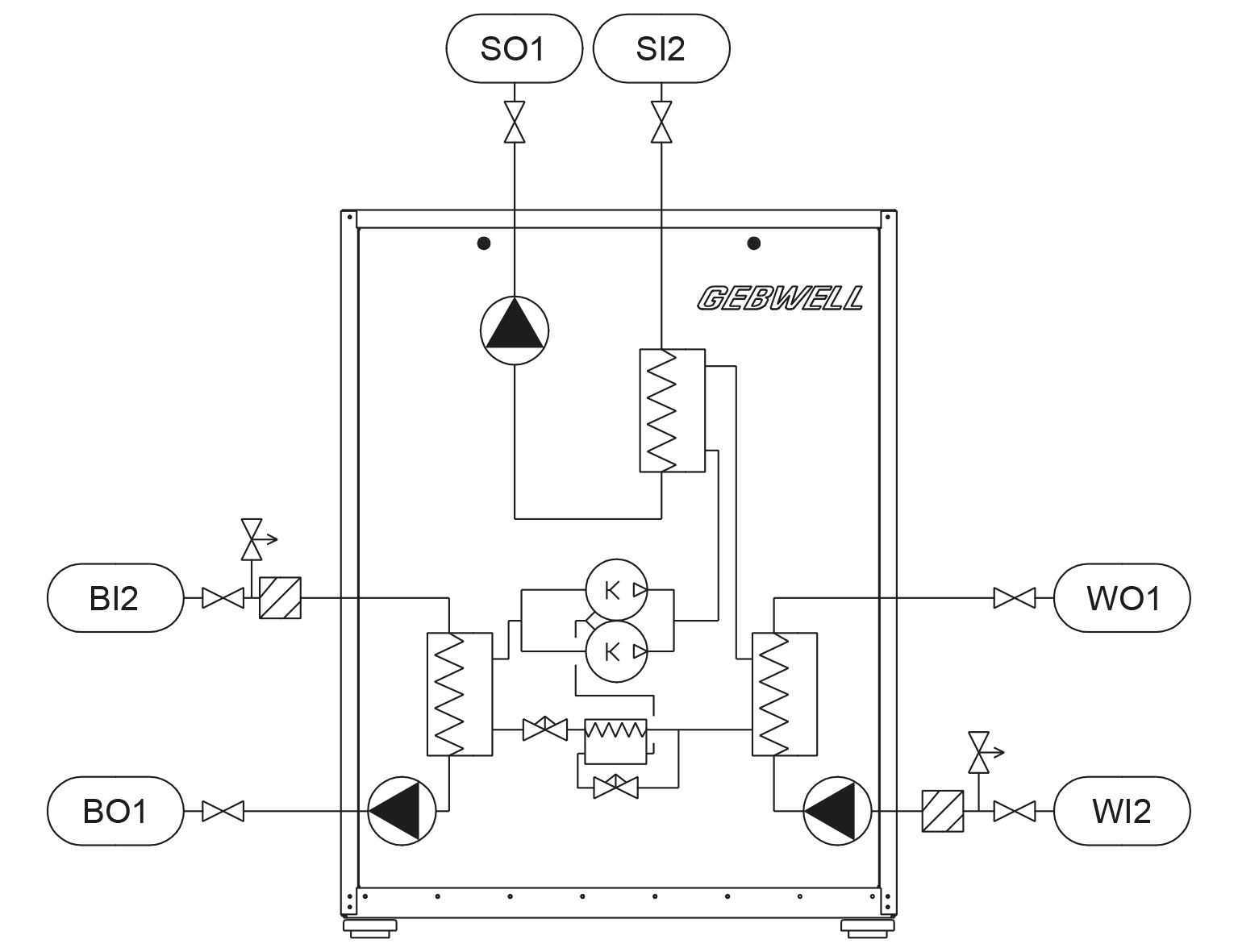

BO1 | Wylot/wyjście kolektora | WI2 | Powrót/wejście obwodu ładowania |
BI2 | Powrót/wejście kolektora | SO1 | Zasilanie/wyjście obwodu przegrzewacza |
WO1 | Zasilanie/wyjście obwodu ładowania | SI2 | Powrót/wejście obwodu przegrzewacza |
