6.1 Króćce rurowe pompy ciepła

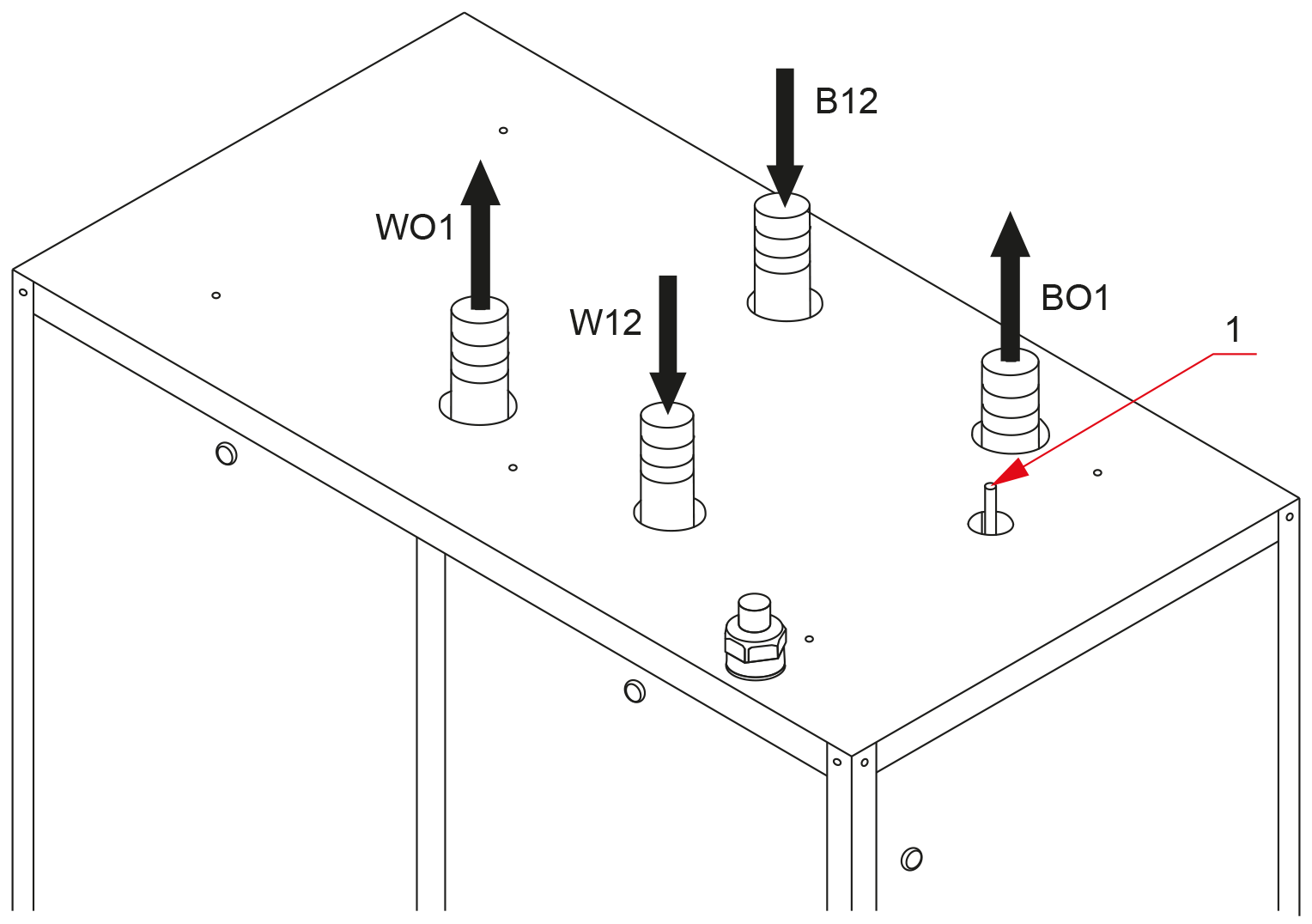

Rysunek 1. Króćce rurowe, Taurus Inverter Pro
| 1 | Rura odpływowa zaworu bezpieczeństwa (patrz rozdział ) | WO1 | Zasilanie/wyjście obwodu ładowania, gwint zewn. 2" |
| BO1 | Wylot/wyjście kolektora, gwint zewn. 2" | W12 | Powrót/wejście obwodu ładowania, gwint zewn. 2" |
| B12 | Powrót/wejście kolektora, gwint zewn. 2" |

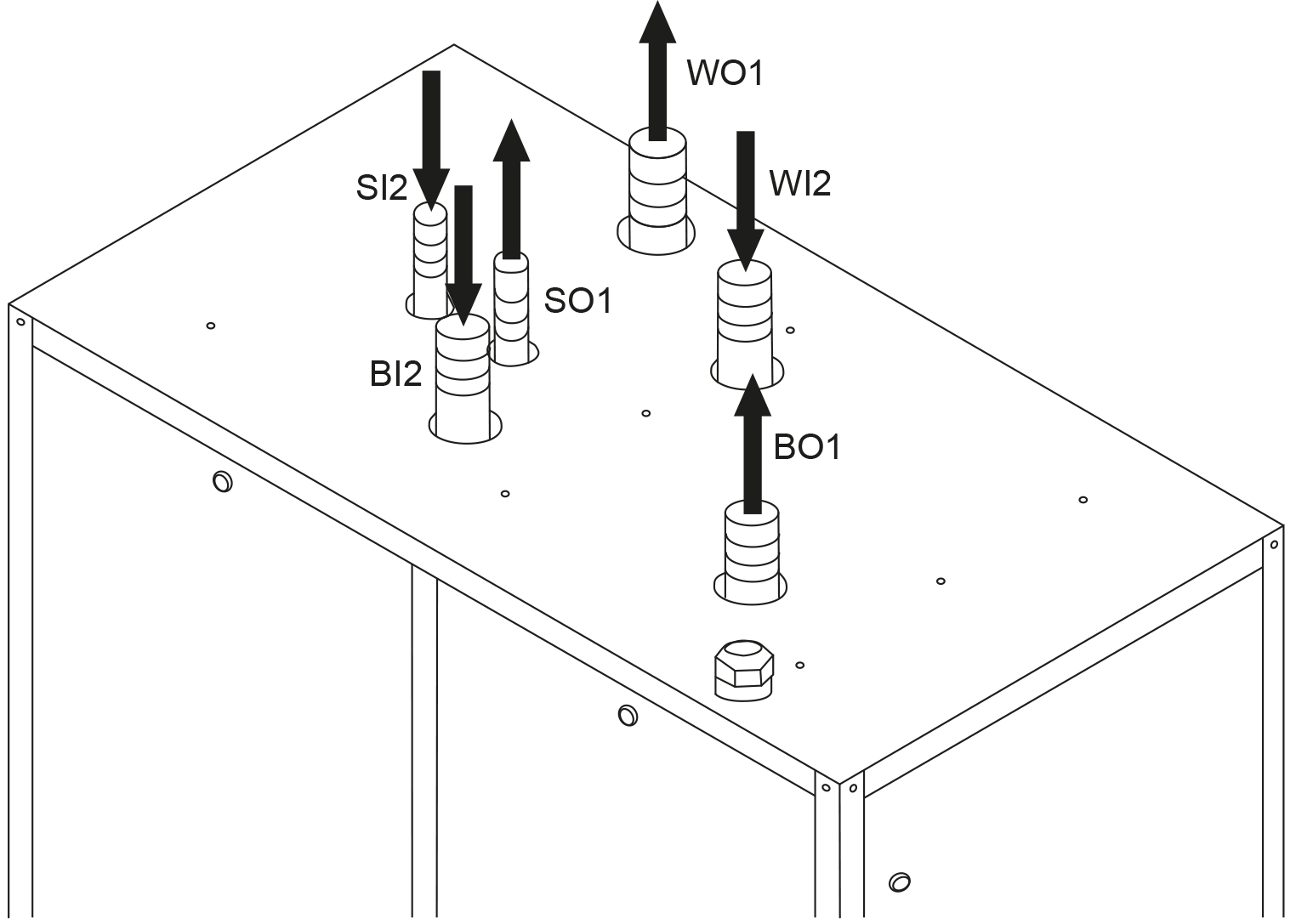

Rysunek 2. Króćce rurowe, Taurus 80/110 EVI
| BO1 | Wylot/wyjście kolektora, gwint zewn. G2" | W12 | Powrót/wejście obwodu ładowania, gwint zewn. G2" |
| B12 | Powrót/wejście kolektora, gwint zewn. G2" | SO1 | Zasilanie/wyjście obwodu przegrzewacza, gwint zewn. G2" |
| WO1 | Zasilanie/wyjście obwodu ładowania, gwint zewn. G2" | S12 | Powrót/wejście obwodu przegrzewacza, gwint zewn. G2" |
Wymiary montażowe połączeń rurowych
Rysunek 3. Taurus Inverter Pro

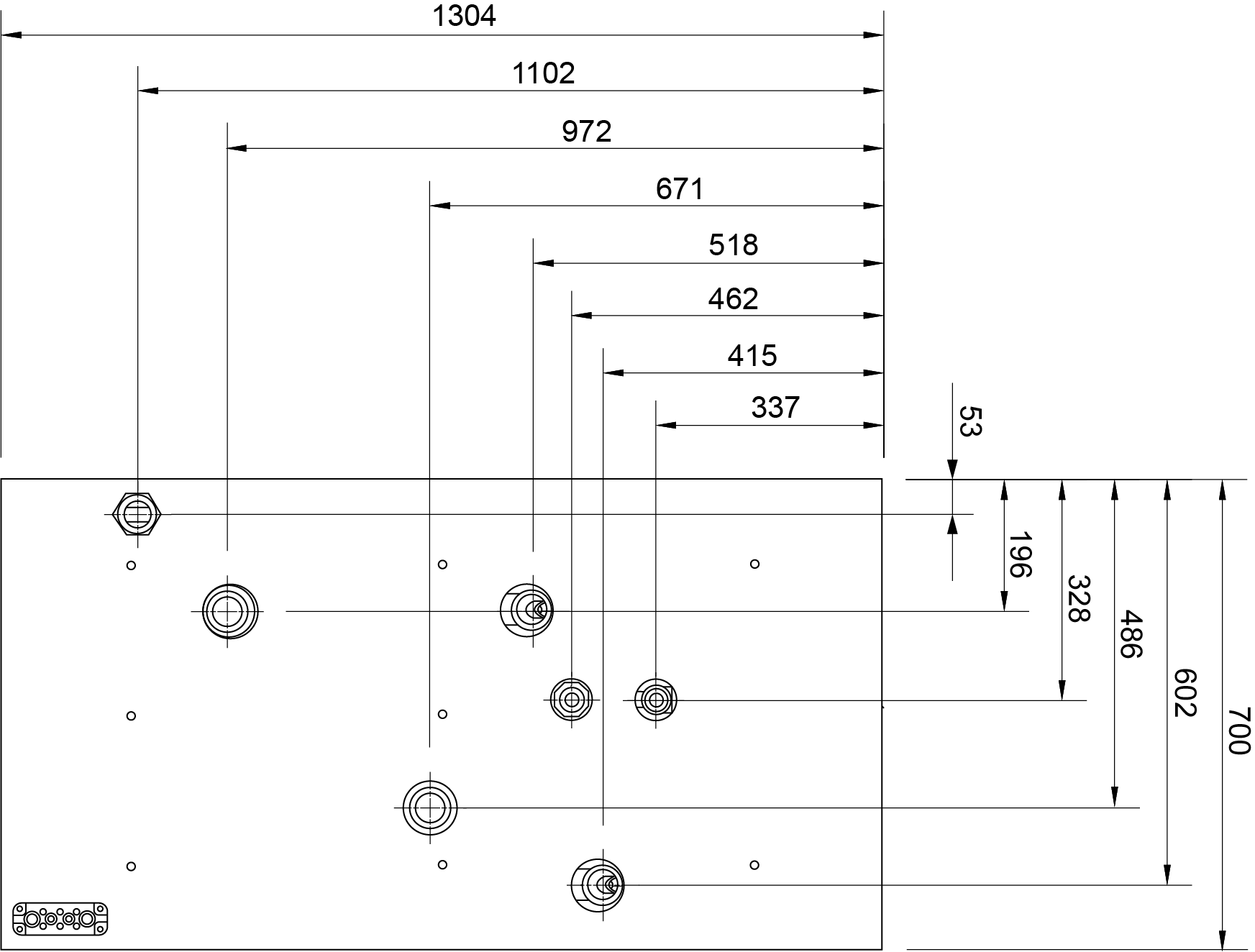

Rysunek 4. Taurus 80/110 EVI
