6.3 Obwód solanki
- Wszystkie rury kolektorowe w budynku zaizolować za pomocą izolacji o zamkniętej strukturze komórkowej w celu zapobieżenia skraplaniu.
- W kolektorze należy stosować wyłącznie elementy łączące przeznaczone do pracy w niskich temperaturach.
- Do mocowania rur używać uchwytów z izolacją gumową.
- Zawory odcinające w połączeniach rurowych zainstalować jak najbliżej pompy ciepła.
- Do protokołu instalacji wpisać rodzaj cieczy pobierającej ciepło i jej temperaturę zamarzania.
- Upewnić się, że górna część pompy ciepła i urządzenia elektryczne są całkowicie wolne od wody podczas pracy.
- W kolektorze stosować wyłącznie przeponowe naczynie wzbiorcze. Nie zaleca się stosowania płaskiego zbiornika wyrównawczego.
- Przed podniesieniem ciśnienia w systemie sprawdzić, czy ciśnienie panujące w membranowym naczyniu wzbiorczym przed rozpoczęciem ładowania jest zgodne z projektem. Ciśnienie panujące przed rozpoczęciem ładowania sprawdzić, gdy obwód jest otwarty.

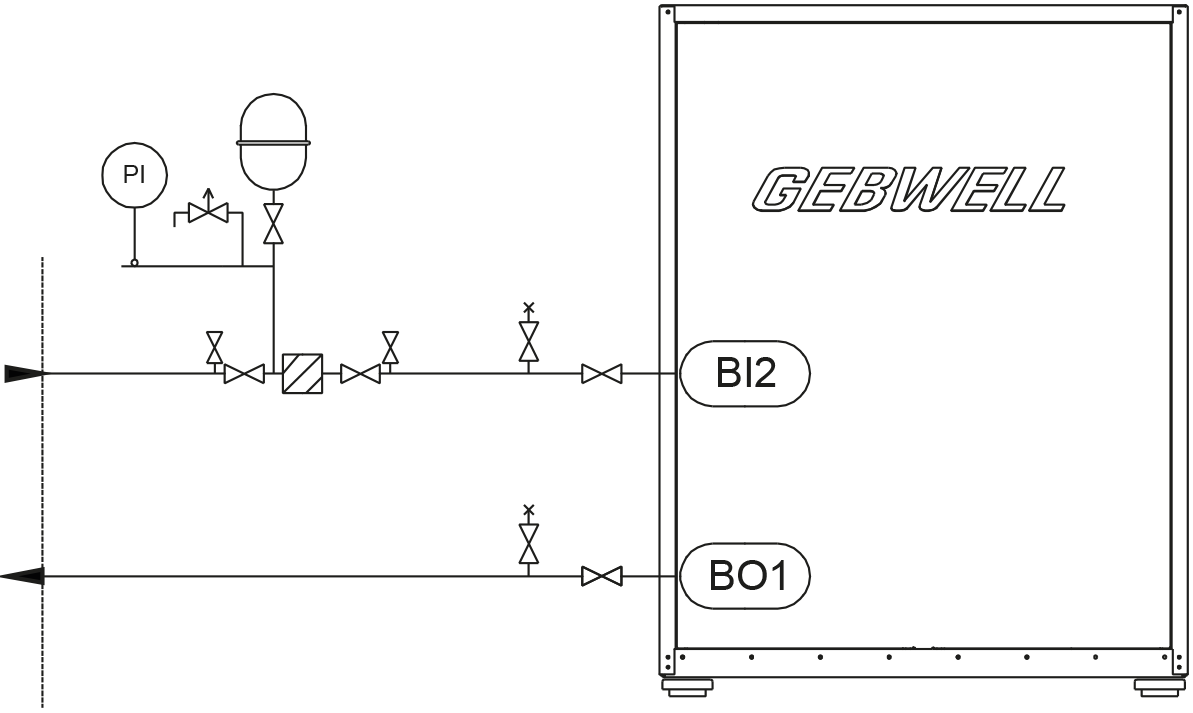

- Grupę zaworów kolektora połączyć z odpowiednimi naczyniami wzbiorczymi tak, jak pokazano na rysunku. Strzałka na gnieździe grzybka wskazuje kierunek przepływu.
- Kolektor należy poddać próbie ciśnieniowej ciśnieniem 3 barów, przy czym ciśnienie próbne należy utrzymywać przez co najmniej 30 minut.
- A: Kolektor dopływowy pompy ciepła
- B: Kolektor odpływowy pompy ciepła
- C: Zawór odcinający i regulacyjny
Chłodzenie pasywne działa najlepiej, gdy odbiór ciepła odbywa się za pomocą studni wierconej. Latem pętle zainstalowane w glebie czy zbiorniku wodnym mogą mieć tak wysoką temperaturę, że nie będzie możliwe uzyskanie wymaganej mocy chłodniczej. Powietrze w kolektorze powinno mieć możliwość swobodnego unoszenia się do naczynia wzbiorczego. Odpowietrzanie powinno zawsze odbywać się w najwyższym punkcie kolektora. W przypadku konieczności podłączenia chłodnicy do najwyższego punktu obwodu, odpowietrzanie powinno odbywać się przez chłodnicę.
Chłodzenie można kontrolować/regulować za pomocą dodatkowego urządzenia chłodniczego dostępnego dla pompy ciepła. Automatyka budynku lub urządzenia wentylacyjne mogą również sterować pompą źródła znajdującą się w pompie ciepła. Instrukcje znajdują się na schematach elektrycznych.
