6.6 Przykłady systemów grzewczych
Pompy ciepła Gebwell Taurus mogą być wykorzystywane do budowy kilku rodzajów systemów grzewczych. W tym rozdziale przedstawionych zostało kilka przykładów.
Instalacje zawsze należy wykonywać zgodnie z zaplanowanym schematem. Jeśli schematy pokazuję nietypowe połączenia, należy skontaktować się ze specjalistą Gebwell i sprawdzić, czy są prawidłowe.

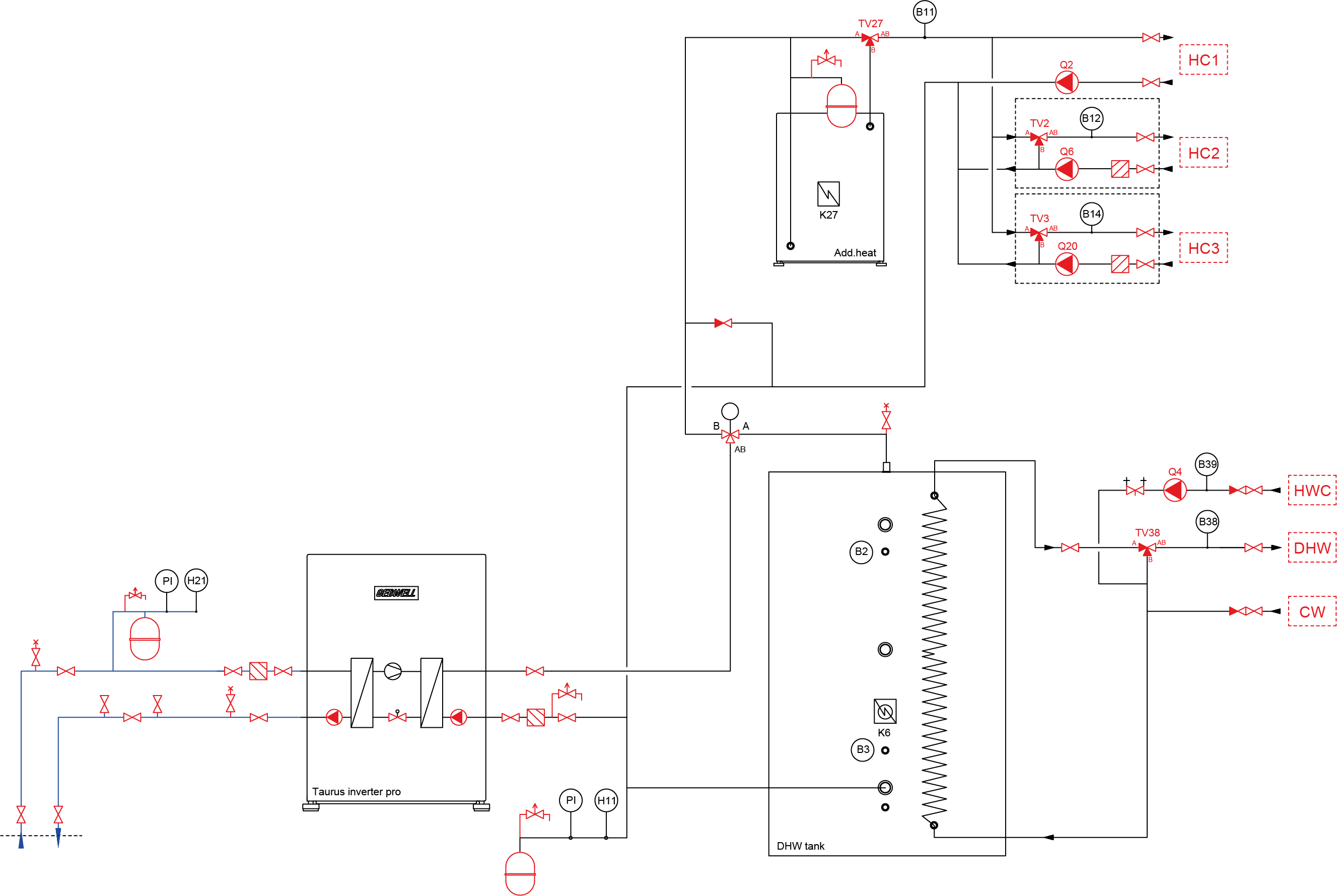

Rysunek 1. Taurus Inverter Pro – dodatkowe źródło ciepła – 3 obwody grzewcze – system wody użytkowej

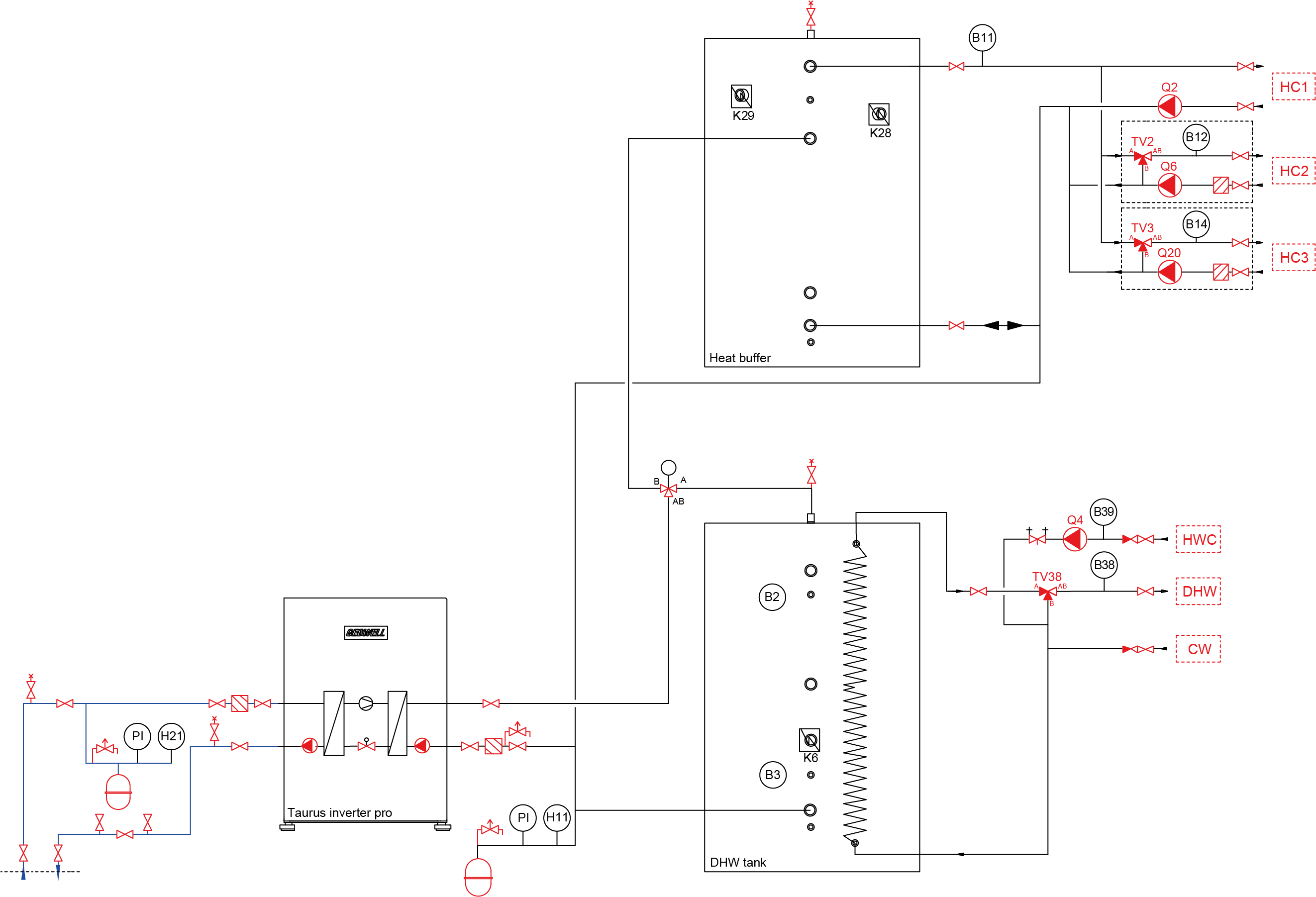

Rysunek 2. Taurus Inverter Pro – podgrzewacze elektryczne zasobnika wody grzewczej – 3 obwody grzewcze – system wody użytkowej

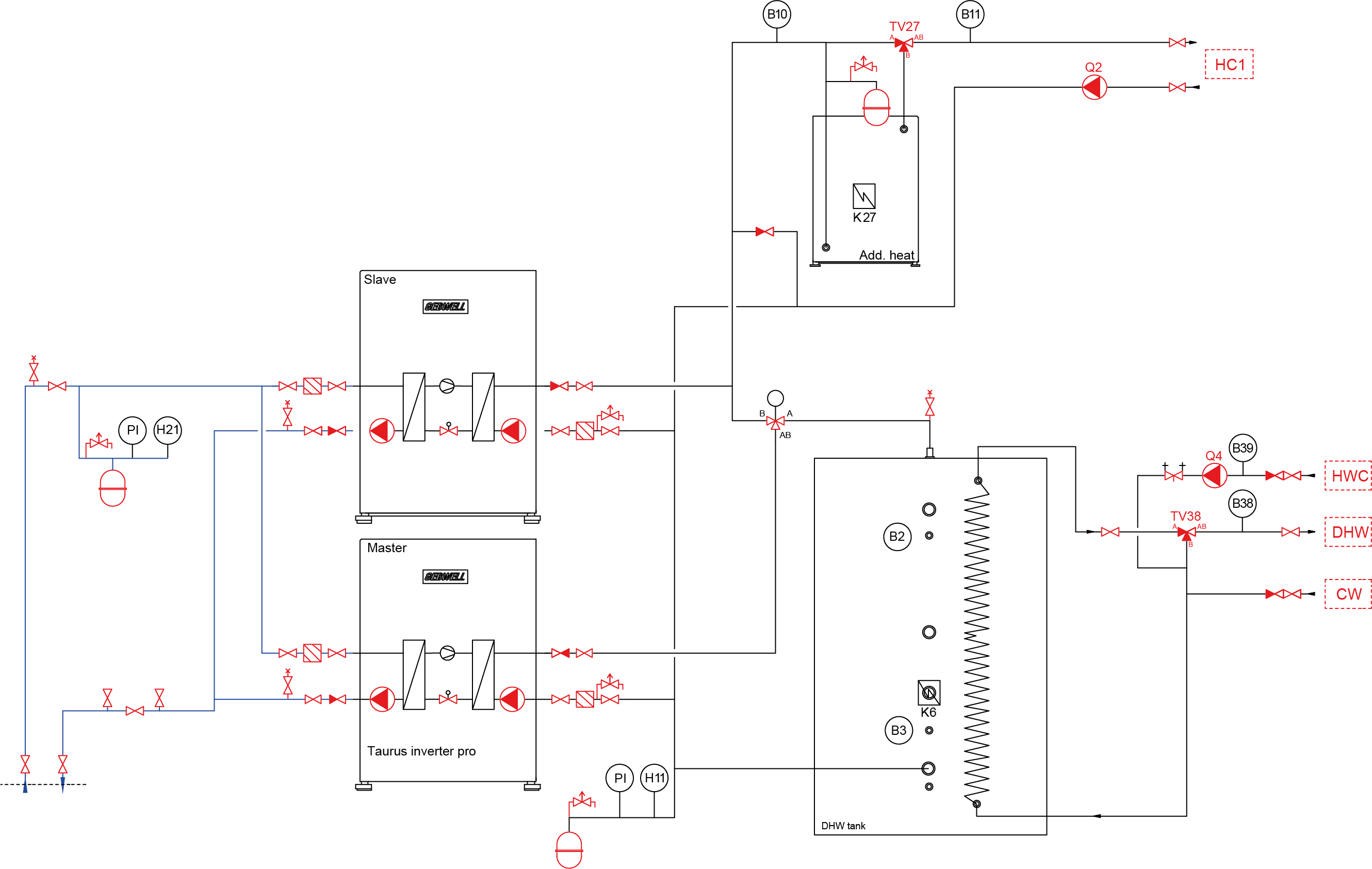

Rysunek 3. 2 zespoły Taurus Inverter Pro – dodatkowe źródło ciepła – obwód grzewczy pompy – system wody użytkowej

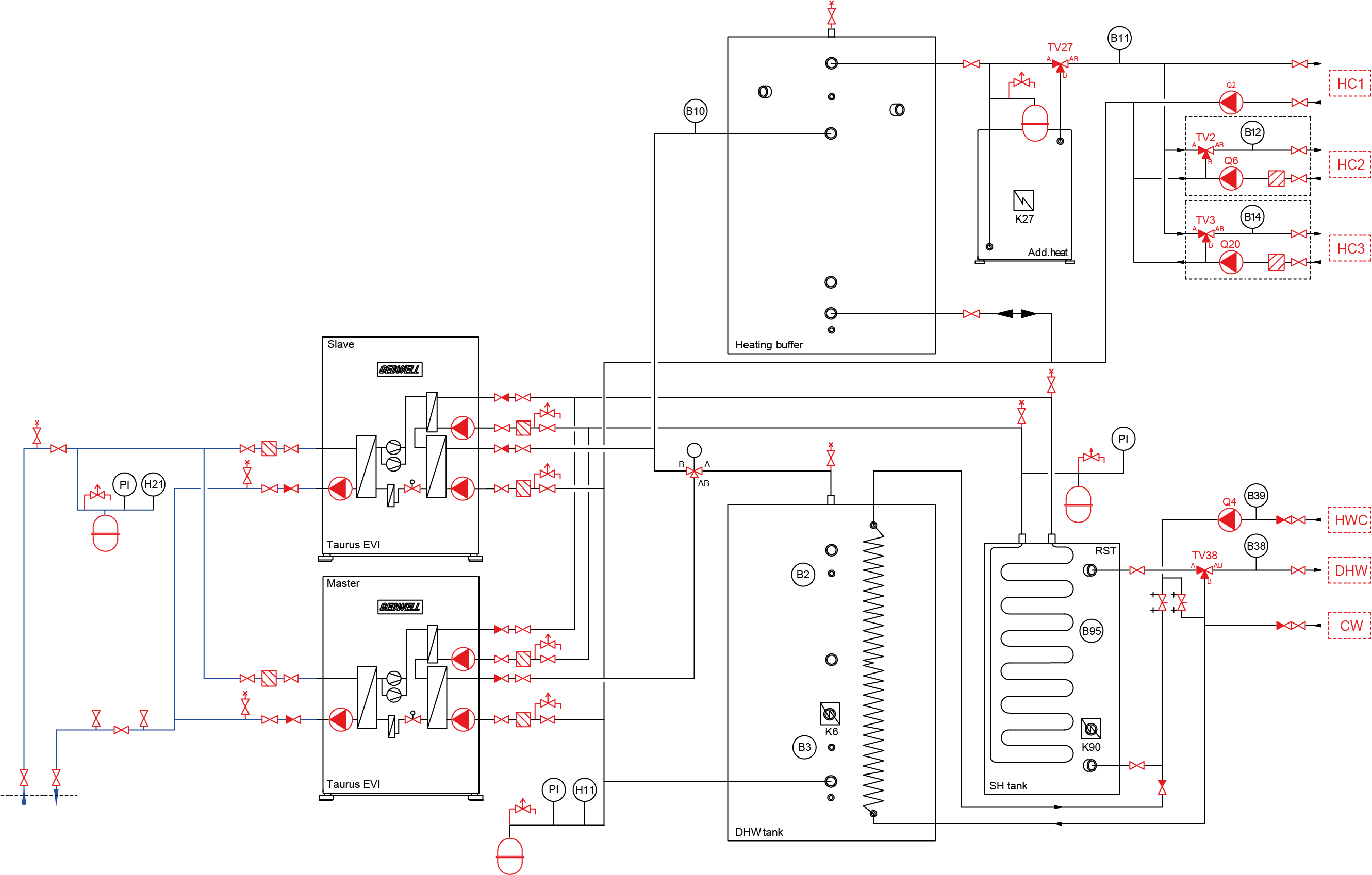

Rysunek 4. 2 zespoły Taurus EVI – dodatkowe źródło ciepła – obwód grzewczy pompy – 2 mieszające obwody grzewcze – system wody użytkowej – zasobnik przegrzewacza
