7.12 Podłączanie zewnętrznej pompy źródła

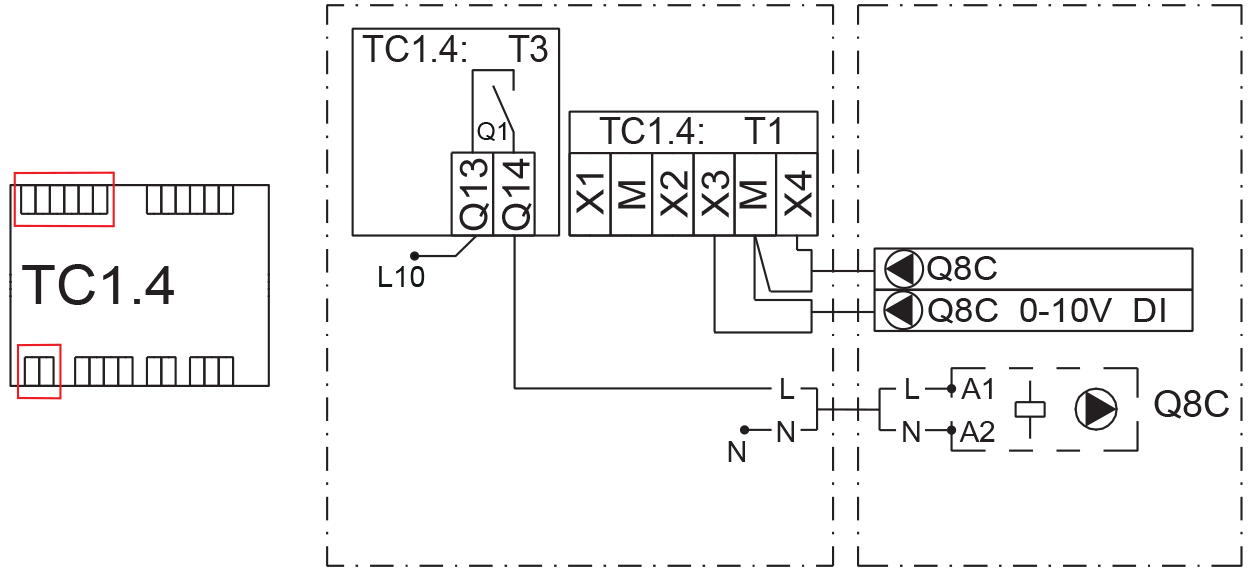

Jeśli system ma wspólną zewnętrzną pompę źródła (Q8C), można nią sterować za pomocą sterownika pompy ciepła. Pompę źródła należy podłączyć do modułu rozszerzającego TC1.4 w następujący sposób:

• Sterowanie (230 V): przekaźnik Q1, styk Q14

• Komunikat regulacyjny (0–10 V): X3 i M

• Alarm (DI): X4 i M

Zasilanie zewnętrznej pompy źródła należy zawsze podłączać do centrum grupy w budynku.

Jeśli zewnętrzna pompa źródła nie jest normalnego typu, sterownik należy podłączyć do listwy zaciskowej Q8, a przewód komunikatu regulacyjnego do wyjścia UX1 (AO). Jeżeli sterownik musi być typu bezpotencjałowego, dodać przekaźnik pomocniczy do jednostki sterującej.
