7.9 Podłączenie regulowanego dodatkowego źródła ciepła

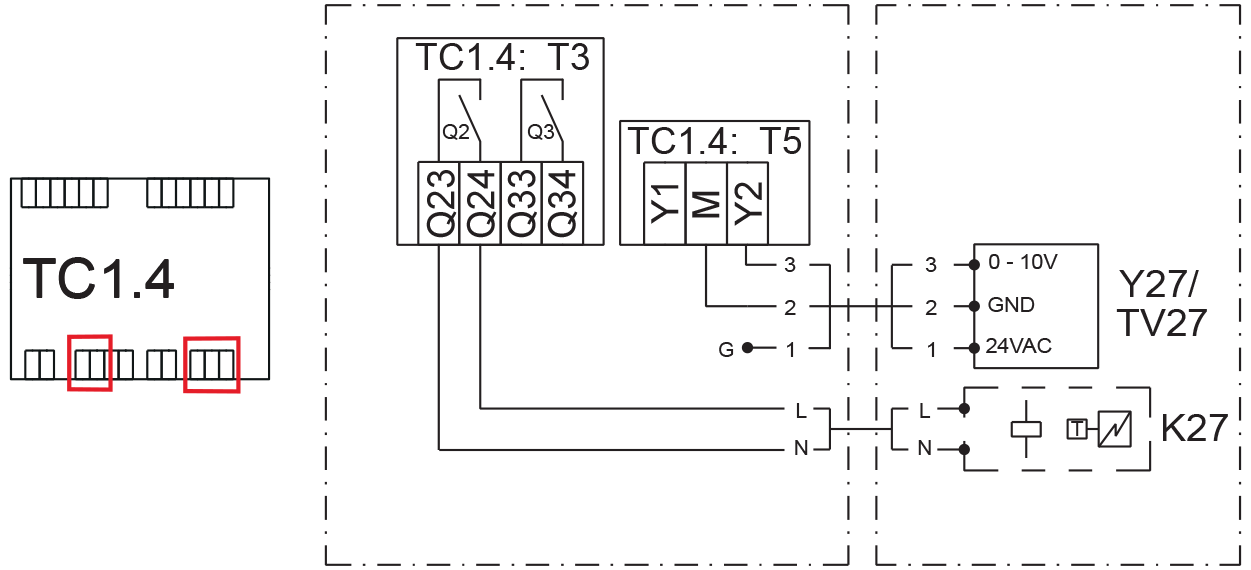

Regulowane dodatkowe źródło ciepła (K27) można włączać i wyłączać za pomocą przekaźnika bezpotencjałowego i regulować je za pomocą komunikatów regulacyjnych 0–10 V. Dodatkowe źródło ciepła należy podłączyć do modułu rozszerzającego TC1.4 w następujący sposób:

• Włączanie i wyłączanie: przekaźnik Q2, styki Q23 i Q24

• Komunikat regulacyjny: Y2 i M, zasilanie G (24 V).
