7.19 Podłączanie przepływomierza

Właściwy dla danego urządzenia przepływomierz jest wyposażeniem dodatkowym, służącym do pomiaru natężenia przepływu w skraplaczu. Pomiar ten dostarcza informacji na temat ilości wyprodukowanej energii i wydajności.

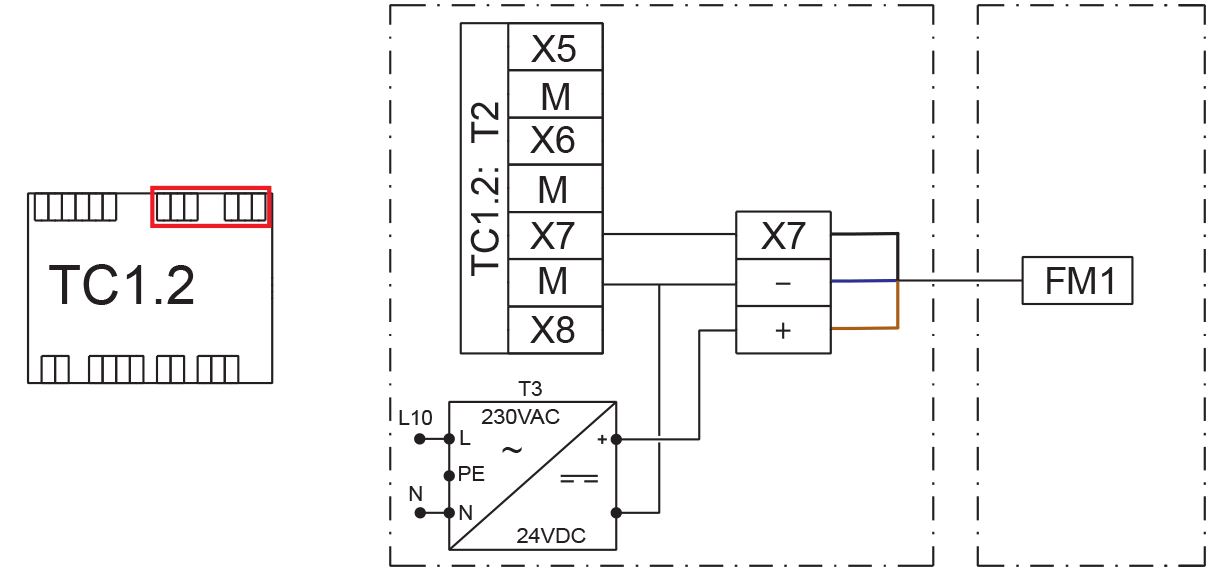

Przepływomierz (FM1) instaluje się na zewnątrz pompy ciepła, w rurze wody powrotnej. Sterownik pompy podłączyć do modułu rozszerzającego TC1.2, jak pokazano na rysunku.
