7.15 Podłączanie grup sterowania ogrzewaniem
Grupy sterowania ogrzewaniem należy podłączyć do modułu rozszerzającego TC1.2 w następujący sposób:
Obwód grzewczy 2
Czujnik B12 temperatury zasilania: X1 i M
Czujnik temperatury pomieszczenia B52: X2 i M
Alarm pompy Q6: X3 i M (jeśli pompa ma bezpotencjałowy styk alarmowy)
Sterowanie pompą Q6 (230 V): przekaźnik Q1, styk Q14
Siłownik TV2:
0–10 V: Y1
24 V AC: G
0 V AC: G0

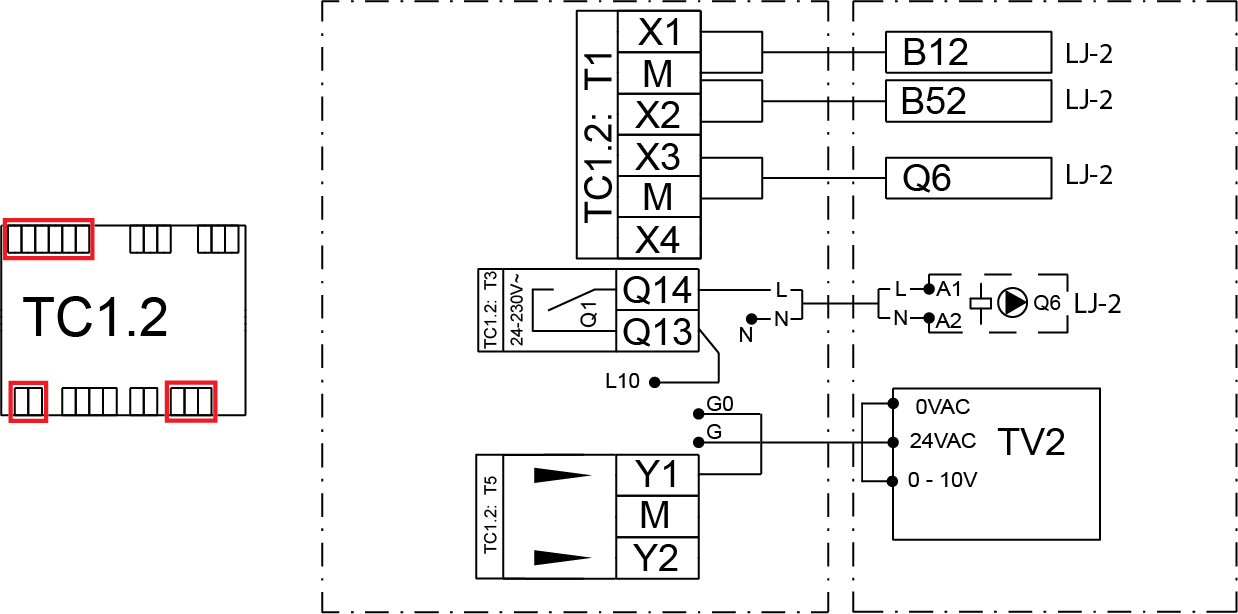

Rysunek 1. Podłączanie obwodu grzewczego 2
Obwód grzewczy 3
Czujnik B14 temperatury zasilania: X4 i M
Czujnik temperatury pomieszczenia B53: X5 i M
Alarm pompy Q20: X3 i M (jeśli pompa ma bezpotencjałowy styk alarmowy)
Sterowanie pompą Q20 (230 V): przekaźnik Q2, styk Q24
Siłownik TV3:
0–10 V: Y2
24 V AC: G
0 V AC: G0

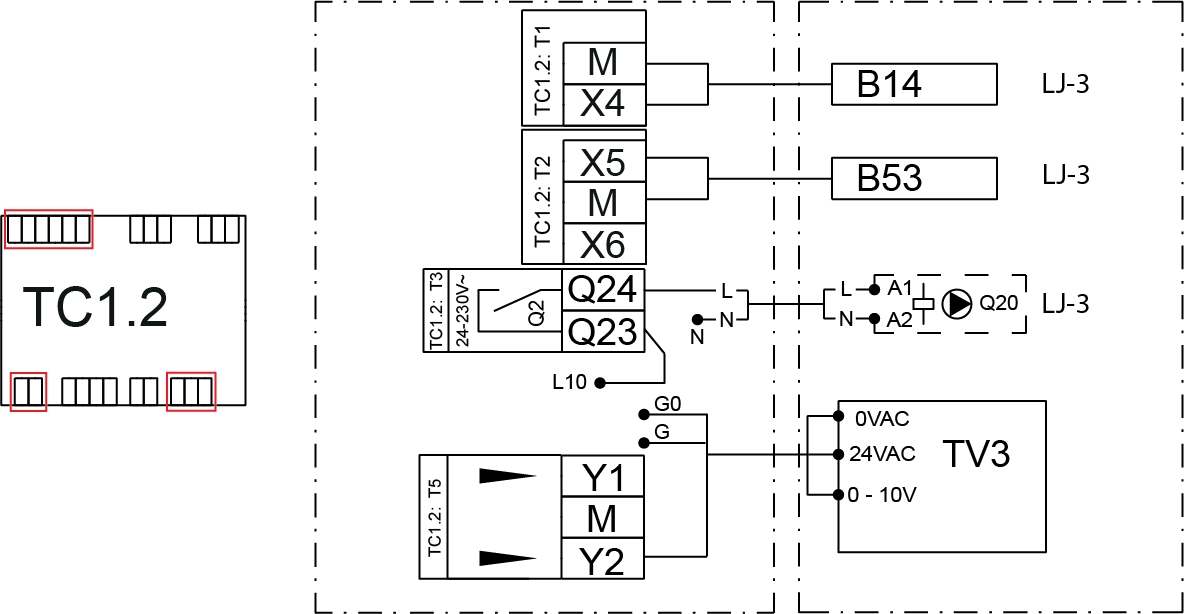

Rysunek 2. Podłączanie obwodu grzewczego 3
