7.6 Podłączanie rezystora podgrzewacza wody użytkowej

W zasobniku wody użytkowej można zainstalować podgrzewacz elektryczny, który będzie ogrzewał wodę użytkową jako dodatkowe lub rezerwowe źródło ciepła.

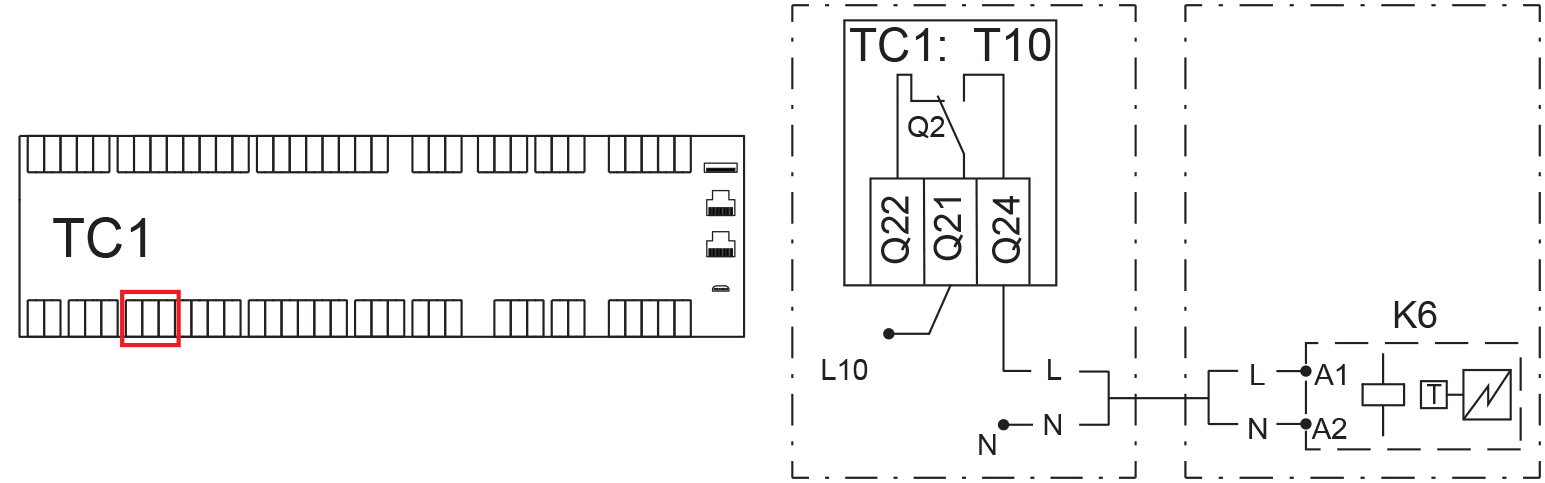

Rezystor podgrzewacza wody użytkowej (K6) podłącza się do przekaźnika Q2 i styku Q24 sterownika TC1.
