7.16 Podłączanie obwodu chłodzenia
Obwody chłodzenia należy podłączyć do modułu rozszerzającego TC1.6 w następujący sposób:
Obwód chłodzenia 1
Czujnik B16 temperatury zasilania: X1 i M
Sterowanie pompą Q24 (230 V): przekaźnik Q1, styk Q14
Siłownik TV11:
0–10 V: Y1
24 V AC: G
0 V AC: G0

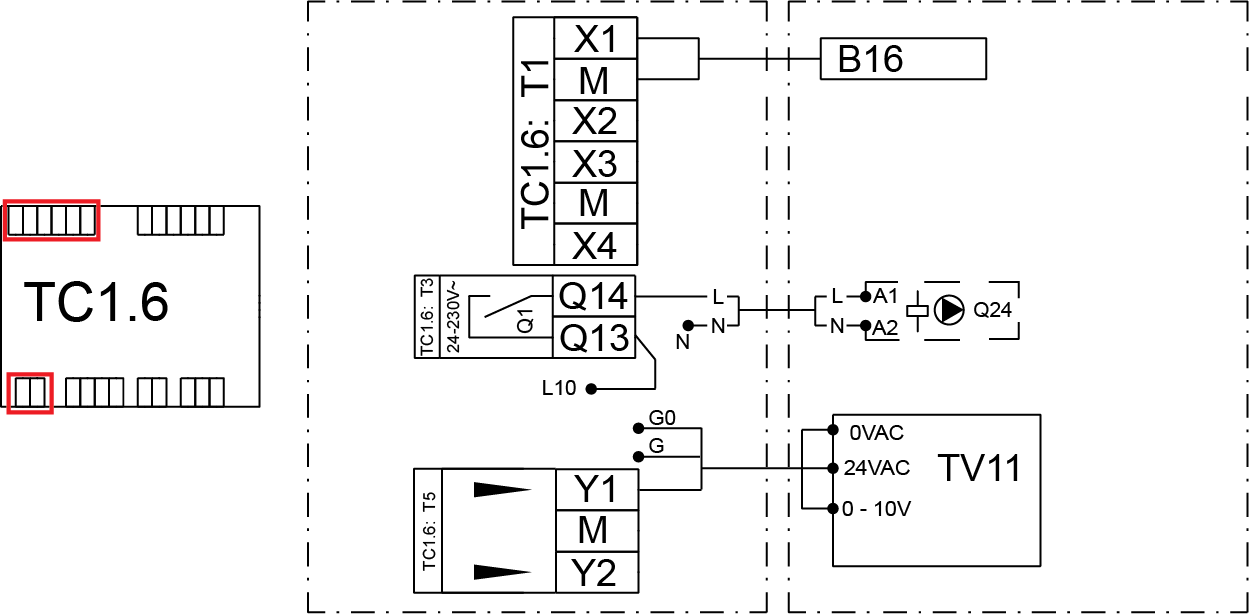

Rysunek 1. Podłączanie obwodu chłodzenia 1
Obwód chłodzenia 2
Czujnik B26 temperatury zasilania: X2 i M
Sterowanie pompą Q26 (230 V): przekaźnik Q2, styk Q24
Siłownik TV22:
0–10 V: Y2
24 V AC: G
0 V AC: G0

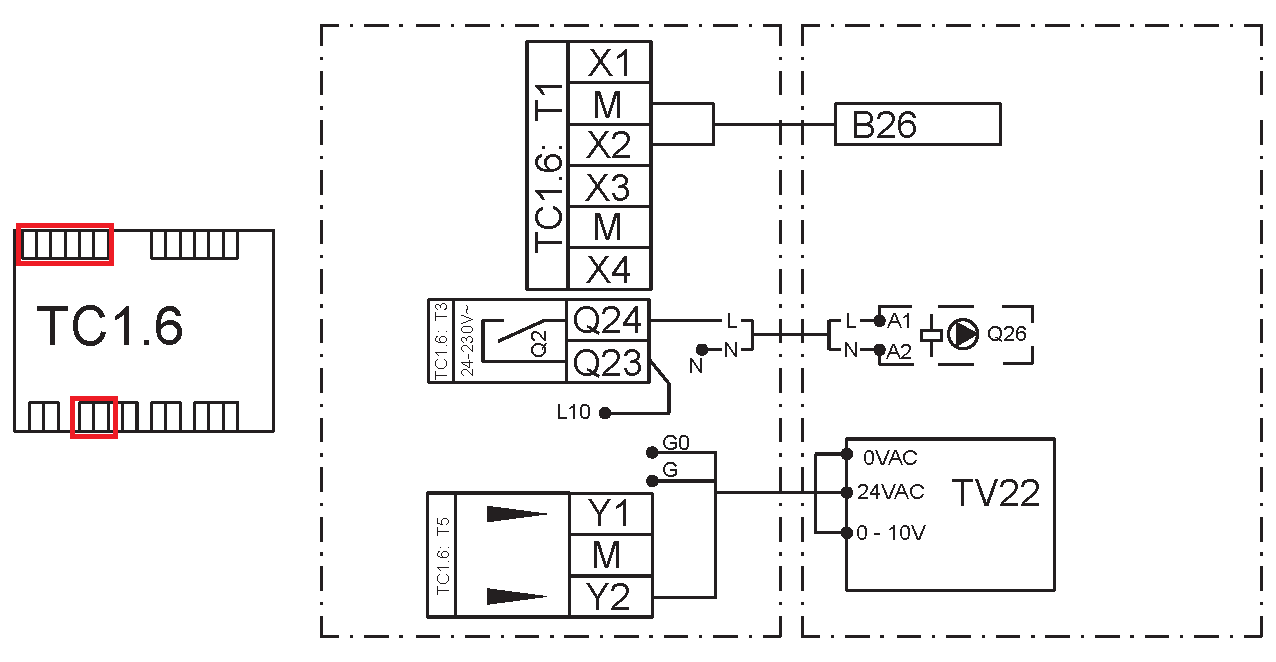

Rysunek 2. Podłączanie obwodu chłodzenia 2
