9.3 Ustawienia obwodu grzewczego
Sterownik pompy ciepła może sterować trzema obwodami grzewczymi. W menu Heating circuit 1, Heating circuit 2 i Heating circuit 3 można wprowadzić ustawienia osobno dla każdego obwodu.
Obwód grzewczy 1 jest zawsze obwodem grzewczym pompy, dla którego nie można skonfigurować funkcji mieszania. W obwodzie grzewczym 1 można zainstalować zewnętrzną pompę cyrkulacyjną, która będzie kontrolowana przez sterownik. Obwody grzewcze 2–3 są opcjonalnymi obwodami mieszającym, których można używać do ustawiania niższej temperatury. W przypadku korzystania z dwóch lub trzech obwodów grzewczych obwód 1 zawsze musi mieć wyższą temperaturę.
HC operating mode wskazuje stan obwodu grzewczego.
Sp.room temp. pozwala ustawić dwie różne wartości temperatury pomieszczenia: Comfort to podstawowy poziom ogrzewania, a Reduced to poziom obniżony, który obowiązuje w sterowanym czasowo okresie obniżenia poziomu. Parametr Actual wskazuje faktyczne ustawienie temperatury w obwodzie grzewczym w danym momencie.
Czujnik temperatury pomieszczenia musi być umieszczony w centralnej części budynku, aby regulacja działała optymalnie. Jeżeli w obwodzie grzewczym nie ma czujnika temperatury pomieszczenia, w menu serwisowym czujnik ten należy wyłączyć. W takim przypadku sterownik będzie regulować temperaturę z użyciem wartości odniesienia wynoszącej 20°C.
Room temp. comp. służy do wprowadzenia ustawienia określającego w jakim stopniu kompensacja czujnika temperatury pomieszczenia wpływa na nastawę wody zasilającej. Im wyższa jest ta wartość, tym większy wpływ. Ustawienie tej wartości na 0 oznacza, że czujnik temperatury pomieszczenia działa tylko jako czujnik pomiarowy i nie ma wpływu na sterowanie wodą zasilającą.
Room influence wskazuje wpływ kompensacyjny czujnika temperatury pomieszczenia na temperaturę wody zasilającej. Na kompensację ma wpływ odchylenie między wartością zadaną a zmierzoną temperaturą pomieszczenia.
Krzywa regulacji służy do obliczania wartości zadanej temperatury wody zasilającej, a ta — do regulacji temperatury wody zasilającej zgodnie z panującymi warunkami pogodowymi. Poprzez regulację krzywej, moc grzewcza i temperatura w pomieszczeniu zostaną dostosowane do indywidualnych potrzeb.

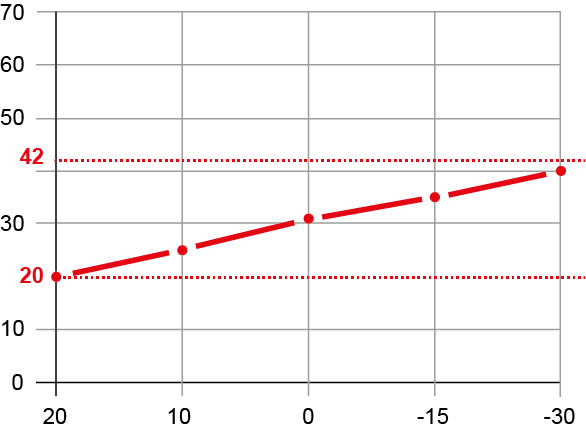

Wartość Y krzywej można zmieniać w pięciu różnych punktach temperatury zewnętrznej (20 °C, 10 °C, 0 °C, –15 °C i –30 °C). W przykładowym przypadku temperatura zewnętrzna (°C) jest wskazywana na osi X, a temperatura wody zasilającej (°C) jest wskazywana na osi Y.
Dla każdego obwodu grzewczego należy ustawić górne i dolne wartości graniczne dla wody zasilającej. Temperatura wody zasilającej pozostanie w granicach tych wartości, nawet jeśli krzywa regulacji przekroczy wartość zadaną.
Przykładowe wartości dla ogrzewania podłogowego i grzejnikowego przedstawiono w tabeli. W wypadku stosowania ogrzewania podłogowego w wilgotnych pomieszczeń należy pamiętać o minimalnym podniesieniu temperatury przy ustawianiu granicy dolnej.
| Rodzaj ogrzewania | Górna granica | Dolna granica |
|---|---|---|
| Ogrzewanie podłogowe | 40–45°C | 18–25°C |
| Ogrzewanie grzejnikowe | 50–80°C | 15–18°C |
Present value wskazuje temperaturę wody zasilającej.
Ustawienie Summer-winter switch temperature umożliwia wprowadzenie wartości temperatury zewnętrznej, przy której ogrzewanie włącza się lub wyłącza. Ustawienie fabryczne to 16 °C. Jeśli ogrzewanie działa w trybie Auto, przełączanie odbywa się automatycznie.
W kalendarzu tygodniowym ustawiane jest sterowanie czasowe obwodami grzewczymi. W trybie sterowania czasowego obwód grzewczy zmienia tryb pracy między Comfort a Eco. Należy pamiętać, że zmiana temperatury następuje z opóźnieniem, a sterowanie czasowe nie działa we wszystkich instalacjach.
