7.1 Sähkönsyötön kytkeminen

Tietoja tästä tehtävästä

Älä kytke lämpöpumppuun virtaa ennen kuin lämmitysverkosto on täytetty vedellä. Pumppu, kompressori tai suojalaitteet saattavat vahingoittua.

Toimintosarja

  1. Tuo sähkönsyöttökaapeli ohjauskeskukselle.
    Kaapelille löytyy läpivienti sekä lämpöpumpun päältä että alhaalla olevasta tuuletustilasta. Mikäli syöttökaapeli tulee yläpuolelta, taivuta kaapeli ohjauskeskukseen kaapelivalmistajan ohjeen mukaan. Lämpöpumpun päällä olevan läpiviennin asennusmitat löydät luvusta Lämpöpumpun putkilähdöt.
  2. Varmista kaapelin vedonpoisto kiristämällä holkkitiiviste.
  3. Kiinnitä kaapeli ohjauskeskuksen kiskoon.

Tulokset

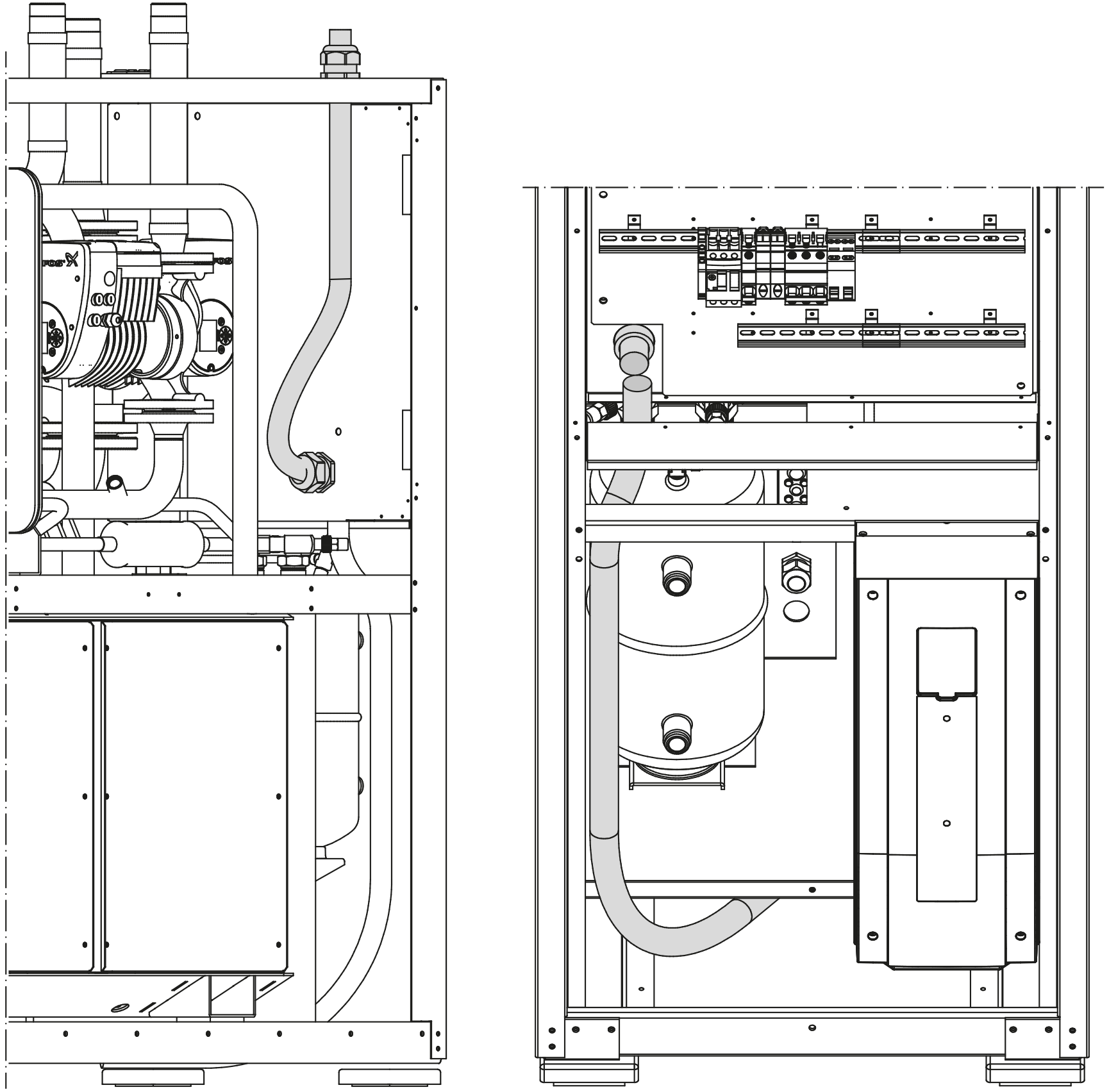

Kuva 1. Sähkönsyöttökaapelin reitittäminen ylä- ja alapuolelta
