6.1 Lämpöpumpun putkilähdöt

Kuva 1. Putkilähdöt, Taurus Inverter Pro

1	Varoventtiilin ulospuhallusputki	WO1	Lämpöjohto meno/ulos, 2” uk
BO1	Keruupiiri meno/ulos, 2” uk	W12	Lämpöjohto paluu/sisään, 2” uk
B12	Keruupiiri paluu/sisään, 2” uk

Kuva 2. Putkilähdöt, Taurus 80/110 EVI

BO1	Keruupiiri meno/ulos, G2” uk	W12	Lämpöjohto paluu/sisään, G2” uk
B12	Keruupiiri paluu/sisään, G2” uk	SO1	Tulistus meno/ulos, G2” uk
WO1	Lämpöjohto meno/ulos, G2” uk	S12	Tulistus paluu/sisään, G2” uk

Putkiyhteiden asennusmitat

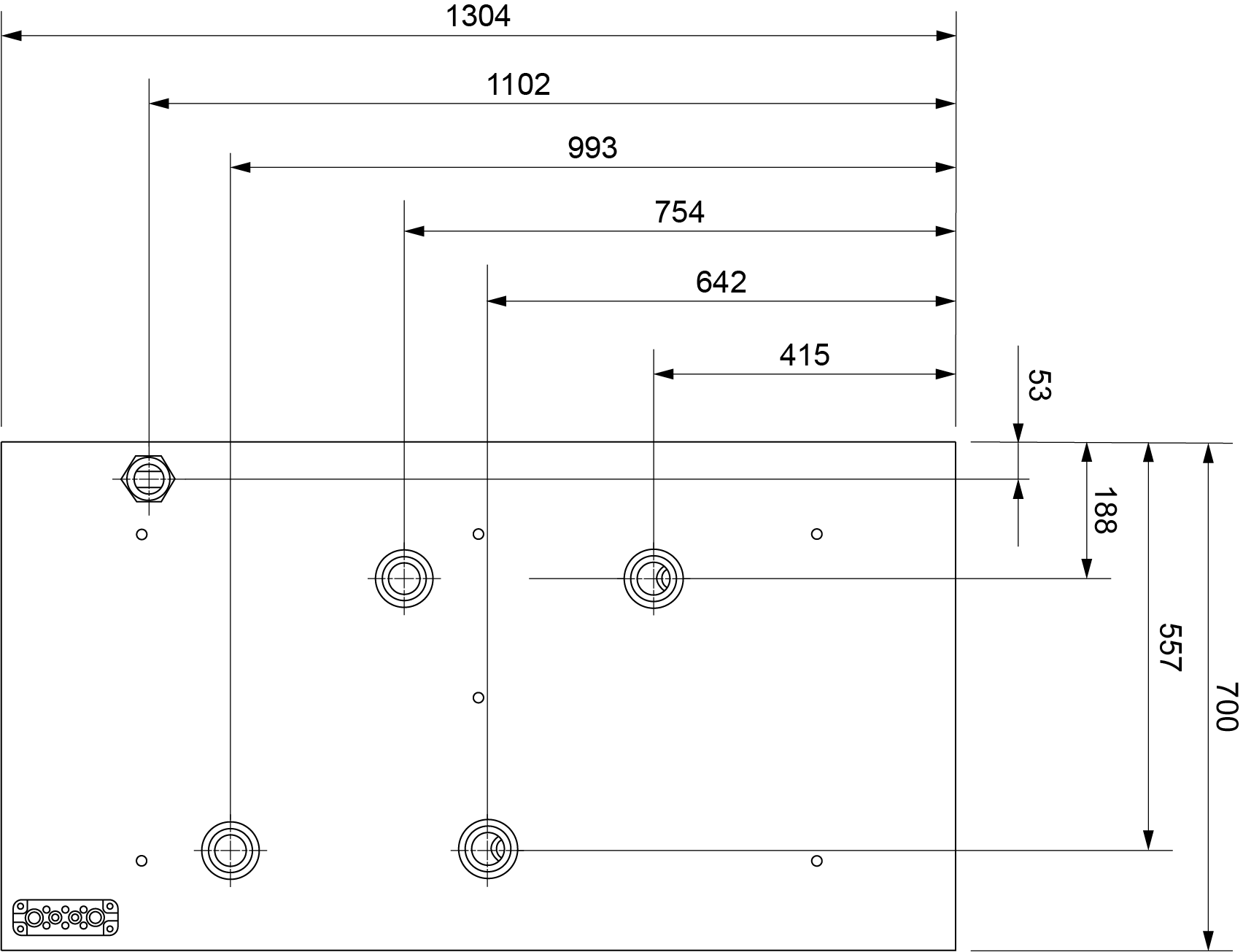

Kuva 3. Taurus Inverter Pro

Kuva 4. Taurus 80/110 EVI
