7.2 Anturien asentaminen ja kytkeminen
Asenna anturit ja kytke ne lämpöpumpun säätimeen ennen lämpöpumpun käynnistystä. Säädin on ohjauskeskuksessa kansipellin takana. Anturit ovat toimituksen ohjekirjakansiossa ja ne on merkitty positioiden mukaan.
Asenna ulkolämpötila-anturi varjoiseen kohtaan rakennuksen pohjois- tai koillisseinään. Älä asenna anturia ikkunan tai oven läheisyyteen.

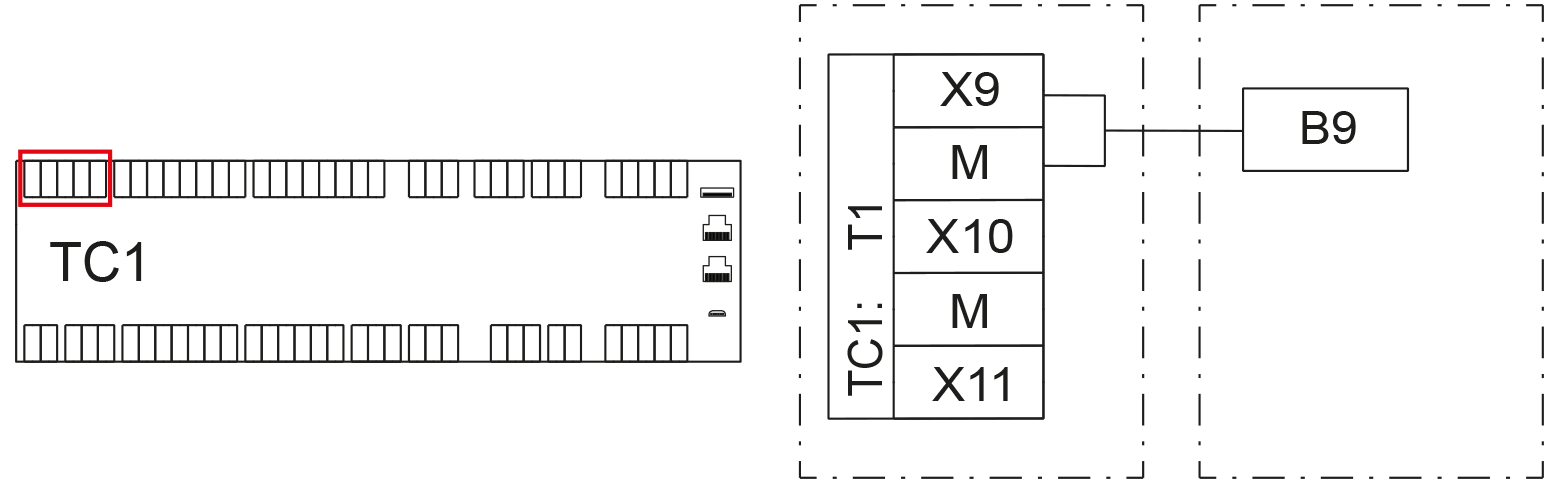

Kytke ulkolämpötila-anturi (B9) säätimen TC1 liittimiin X9 ja M.

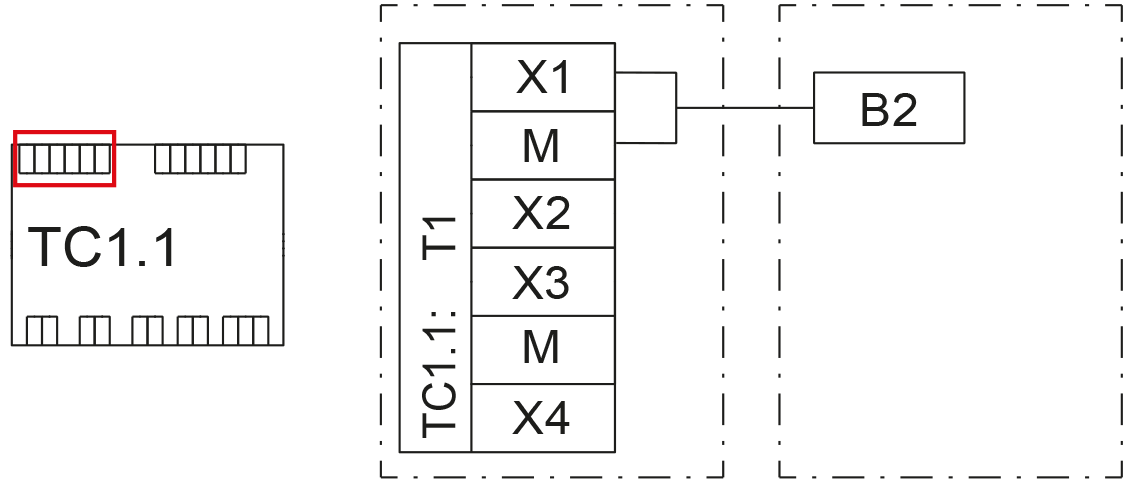

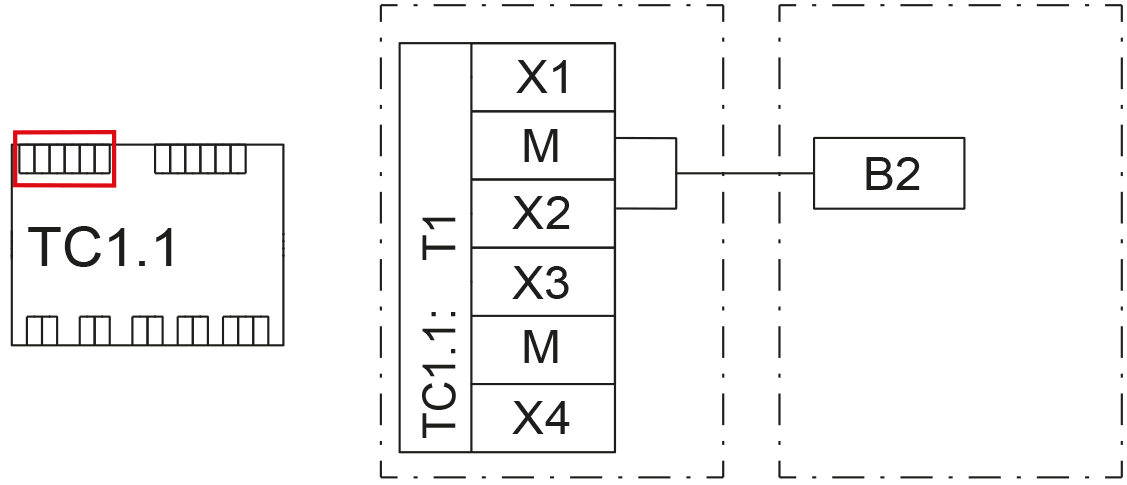

Asenna käyttövesivaraajan yläanturi (B2) anturitaskuun varaajan yläosassa.
Asenna käyttövesivaraajan ala-anturi (B3) anturitaskuun varaajan keskiosaan tai alas (1/3 alhaalta).

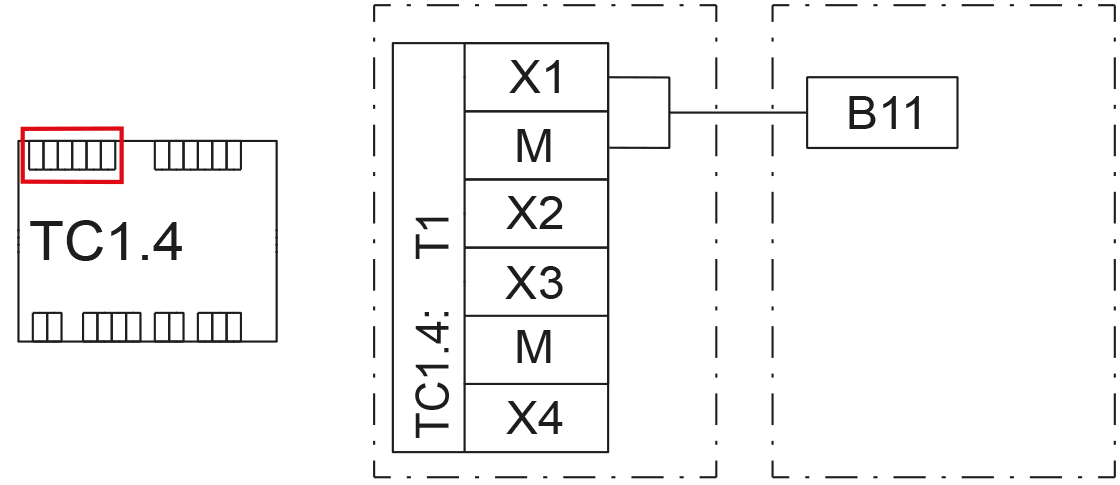

Yhteinen menovesianturi (B11) asennetaan järjestelmiin, joihin tulee varaajavastuksia tai ulkoinen lisälämmönlähde (esimerkiksi öljy, kaasu, kaukolämpö tai sähkökattila). Anturi toimii lisälämpöä ohjaavana anturina.
Asenna anturi lämmitysjärjestelmän yhteiseen menovesiputkeen lisälämmönlähteen jälkeen. Anturi on 80 mm:n vesianturi, joka ei vaadi erillistä anturitaskua. Anturissa on liittimellä varustettu 4 m pitkä valmiskaapeli. Voit jatkaa anturia kytkentärasiassa.
Kaskadijärjestelmän menovesianturi (B10) asennetaan järjestelmiin, joissa on useampi lämpöpumppu lämmöntuottajana. Anturi toimii kaskadijärjestelmää ohjaavana mittauksena.
Asenna anturi kaskadin lämmitysjärjestelmän yhteiseen menovesiputkeen ennen mahdollisia lisälämmönlähteitä. Anturi on 80 mm:n vesianturi, joka ei vaadi erillistä anturitaskua. Anturissa on liittimellä varustettu 4 m pitkä valmiskaapeli. Voit jatkaa anturia kytkentärasiassa.
Huoneanturi näyttää huonelämpötilan lämpöpumpun käyttöliittymästä ja säätää huonelämpötilaa. Poista huoneanturi asetuksista, mikäli et kytke sitä. Tehdastoimituksessa huoneanturin vaikutus on pois päältä.

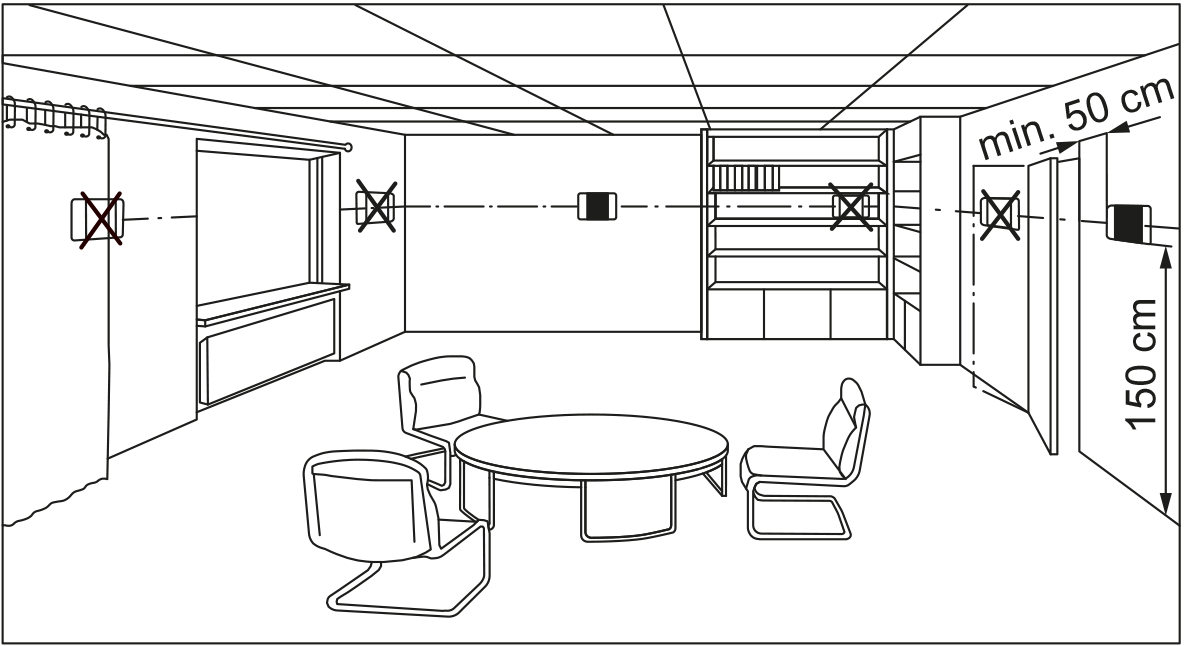

Asenna huoneanturi keskeiselle paikalle rakennuksen sisätilassa. Asenna anturi noin 150 cm:n korkeudelle ja vähintään 50 cm:n etäisyydelle oviaukoista.
