7.15 Jäähdytyspiirin kytkeminen

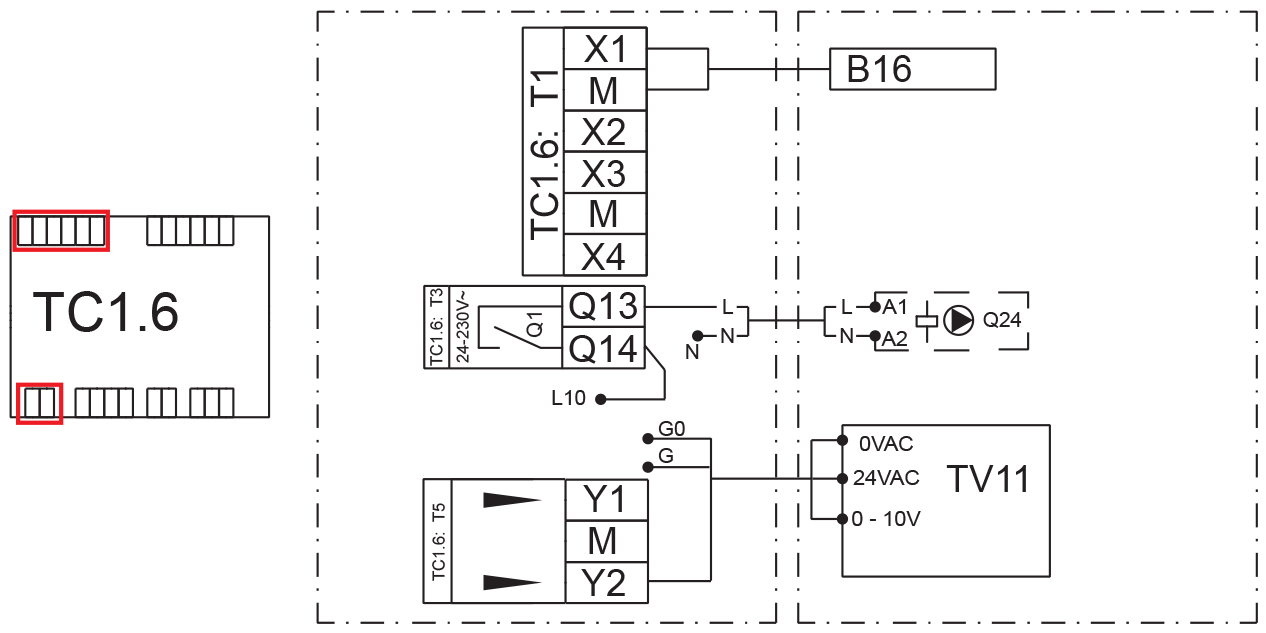

Kytke jäähdytyspiiri laajennusmoduuliin TC1.5 seuraavalla tavalla:

• Menovesianturi B16: X1 ja M

• Pumpun ohjaus Q24 (230 V): rele Q1, kosketin Q13

• Toimilaite TV11:

  • 0-10 V: Y1

  • 24 VAC: G

  • 0 VAC: G0
